Compensazione del Ritorno Elastico nella Stampa della Lamiera: Guida alla Progettazione e Simulazione

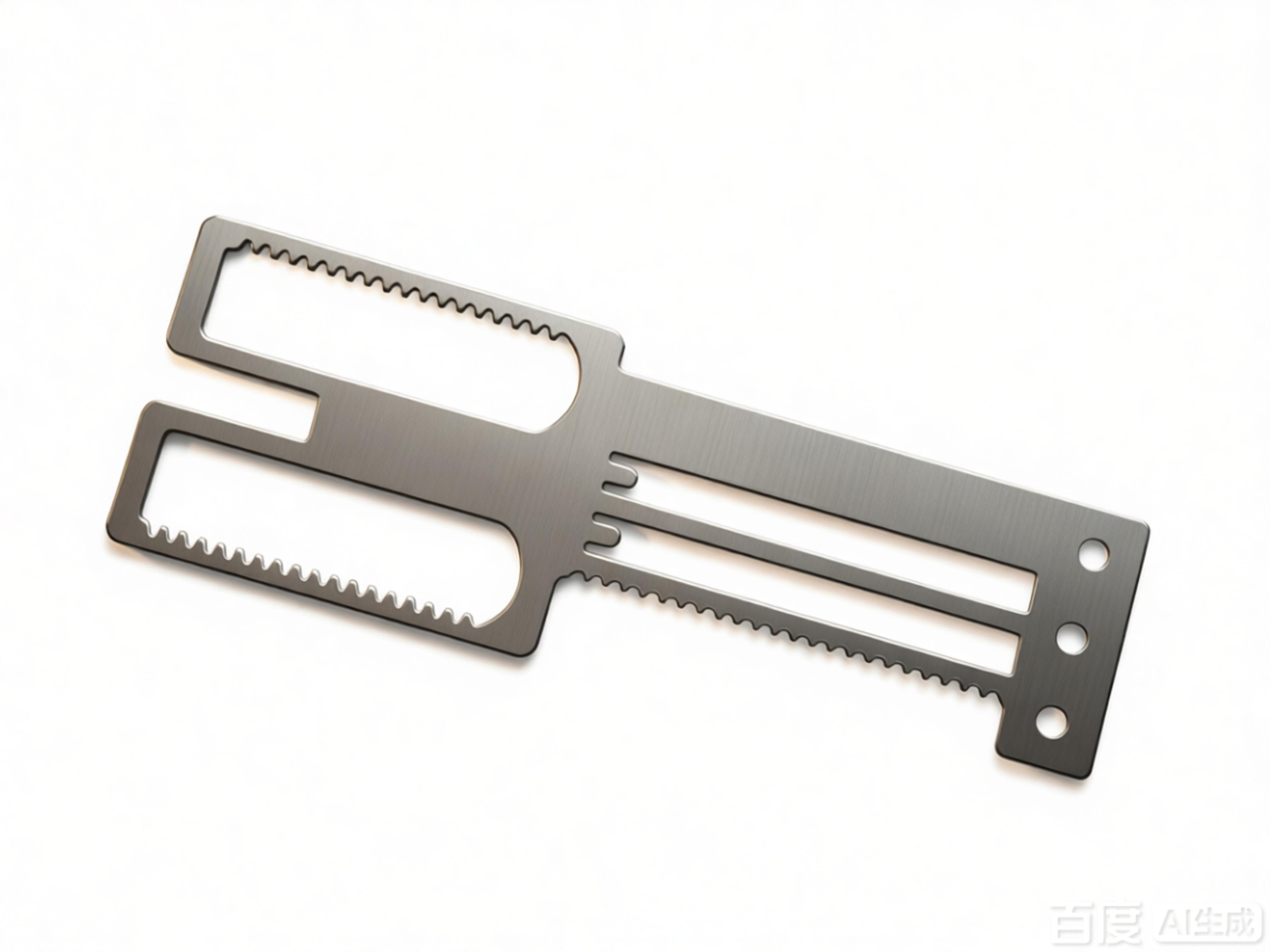

Comprensione del Ritorno Elastico nello Stampaggio dei Metalli
Il ritorno elastico è il recupero elastico di un componente metallico dopo essere stato deformato durante lo stampaggio. Questo fenomeno si verifica perché il materiale cerca di tornare alla sua forma originale una volta rimossa la forza di formatura. Il ritorno elastico può causare imprecisioni dimensionali, influenzando la qualità del pezzo e l'assemblaggio. Comprendere la meccanica del ritorno elastico è fondamentale per sviluppare strategie di compensazione efficaci.
Fattori che Influenzano il Ritorno Elastico
Diversi fattori influenzano l'entità del ritorno elastico nello stampaggio dei metalli:
- Proprietà del Materiale:
Il carico di snervamento, il modulo elastico e il comportamento di incrudimento influenzano significativamente il ritorno elastico. Gli acciai ad alta resistenza mostrano un ritorno elastico maggiore rispetto agli acciai dolci. - Geometria dell'Utensile:
Il raggio di curvatura, il gioco della matrice e la forma del punzone influenzano la distribuzione delle sollecitazioni e quindi il ritorno elastico. - Parametri di Processo:
La forza del premilamiera, la lubrificazione e la velocità di formatura alterano lo stato di sollecitazione e il ritorno elastico. - Spessore:
I materiali più sottili hanno un ritorno elastico maggiore rispetto a quelli più spessi a causa della minore rigidezza flessionale.
Controllando questi fattori, gli ingegneri possono minimizzare il ritorno elastico o progettare elementi di compensazione.
Strategie di Progettazione per la Compensazione del Ritorno Elastico
Compensare il ritorno elastico implica modificare la progettazione dell'utensile per ottenere un pezzo che, dopo il ritorno, assuma la forma desiderata. Le strategie comuni includono:
- Piegatura eccessiva:
Piegare il pezzo più dell'angolo richiesto in modo che, dopo il ritorno elastico, l'angolo finale corrisponda alla specifica. La quantità di sovrapiegatura viene determinata tramite simulazione o prova. - Aggiunta di caratteristiche di compensazione:
Incorporazione di caratteristiche locali come goffrature, nervature o cordoni che aumentano la rigidità e riducono il ritorno elastico. - Tecniche di rilascio delle tensioni:
Utilizzo di trattamenti termici o riscaldamento localizzato per ridurre le tensioni residue. - Regolazione della geometria della matrice:
Modifica della superficie della matrice per tenere conto del ritorno elastico, spesso correggendo iterativamente la forma dell'utensile in base ai risultati della simulazione.
Queste strategie richiedono un'analisi attenta e spesso una riprogettazione iterativa.
Tecniche di simulazione per la previsione del ritorno elastico
L'analisi agli elementi finiti (FEA) è il metodo di simulazione più comune per prevedere il ritorno elastico. I passaggi chiave includono:
- Modellazione dei materiali:
Utilizzare modelli di incrudimento accurati (es. isotropico, cinematico) che catturino il comportamento plastico e lo scarico. - Condizioni al contorno:
Definire attrito realistico, forze del premilamiera e contatti con gli utensili. - Selezione degli elementi:
Elementi shell o solidi con punti di integrazione appropriati per catturare le sollecitazioni di flessione. - Analisi del ritorno elastico:
Dopo la formatura, rilasciare gli utensili e calcolare il recupero elastico. Il risultato mostra la deviazione dalla forma desiderata.
Il software di simulazione avanzato (es. AutoForm, LS-DYNA, PAM-STAMP) consente una compensazione iterativa in cui la geometria dell'utensile viene automaticamente regolata fino a quando il pezzo non soddisfa le tolleranze.
Di seguito è riportato un confronto tra gli approcci di simulazione comuni:
| Metodo | Vantaggi | Svantaggi |
|---|---|---|
| Solutore implicito (statico) | Preciso per piccole deformazioni, veloce per lamiera | Può avere difficoltà con contatti complessi |
| Solutore esplicito | Gestisce bene grandi deformazioni e contatti complessi | Intensivo dal punto di vista computazionale per la fase di springback |
| Solutore a un passo | Molto veloce, adatto per iterazioni rapide | Meno accurato per parti complesse |
Consigli pratici per la compensazione del ritorno elastico
- Iniziare con i test sui materiali:
Ottenere proprietà meccaniche accurate (curva sforzo-deformazione) per il lotto specifico di materiale. Utilizzarle nelle simulazioni per previsioni affidabili. - Utilizzare la simmetria quando possibile:
Modellare solo metà o un quarto del pezzo per ridurre i tempi di simulazione, ma tenere conto degli effetti asimmetrici. - Convalidare con prove fisiche:
Correlare sempre i risultati della simulazione con la stampa reale. Regolare i modelli di materiale o i parametri di attrito secondo necessità. - Iterare sulla compensazione:
Utilizzare i risultati del ritorno elastico per modificare la superficie dell'utensile con l'inverso della deviazione. Di solito, due o tre iterazioni portano alla convergenza. - Considerare la stabilità del processo:
Anche con la compensazione, le variazioni di spessore del materiale, la lubrificazione e la velocità della pressa possono causare un ritorno elastico residuo. Progettare processi robusti con controlli più rigorosi. - Integrare un design robusto:
Utilizzare il Design degli Esperimenti (DOE) per identificare i parametri di processo che minimizzano la sensibilità al ritorno elastico.
Conclusione
La compensazione del ritorno elastico è un aspetto critico dello stampaggio di precisione della lamiera. Combinando la comprensione del comportamento del materiale, la progettazione strategica degli utensili e tecniche di simulazione avanzate, i produttori possono ottenere tolleranze strette e ridurre la sperimentazione per tentativi. Implementare le strategie discusse sopra non solo migliorerà la qualità del pezzo, ma farà anche risparmiare tempo e costi nello sviluppo degli utensili. Per risultati ottimali, collaborare con servizi di stampaggio della lamiera esperti che utilizzano metodi di simulazione e compensazione all'avanguardia.
