Progettazione di Stampaggio Progressivo: Best Practices per l'Efficienza

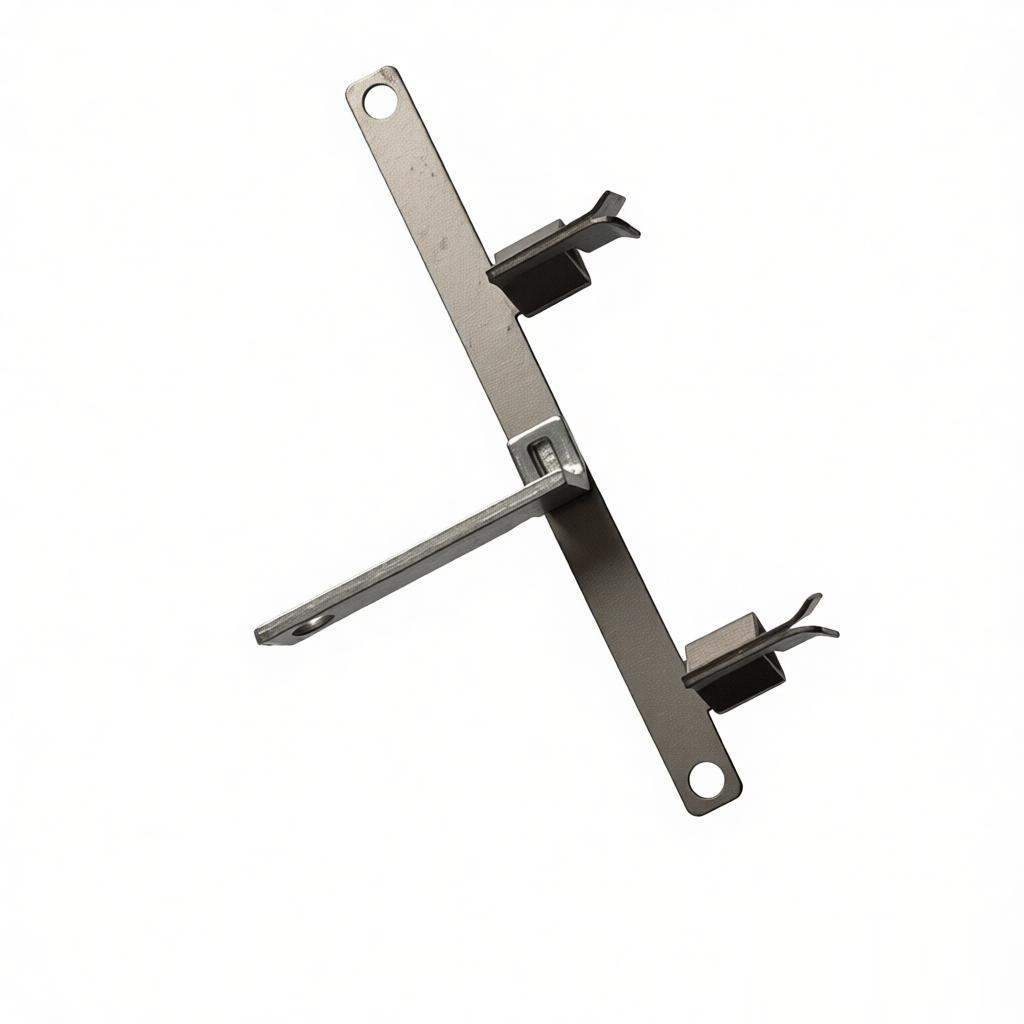

Introduzione
Lo stampaggio progressivo con matrice è un processo di formatura dei metalli ad alto volume che utilizza una serie di stazioni per eseguire più operazioni in un'unica matrice. Ogni stazione completa un compito specifico, come taglio, piegatura o imbutitura, mentre la striscia di metallo avanza attraverso la matrice. L'efficienza nella progettazione dello stampaggio progressivo influisce direttamente sulla velocità di produzione, sulla durata dell'utensile e sulla qualità del pezzo. Questa guida esplora le migliori pratiche per ottimizzare la progettazione dello stampaggio progressivo per la massima efficienza.
Cos'è lo Stampaggio Progressivo con Matrice?
Lo stampaggio progressivo con matrice prevede l'alimentazione di una bobina di striscia metallica attraverso un set di matrici contenente più stazioni. A ogni colpo di pressa, la striscia avanza di un passo e ogni stazione esegue un'operazione distinta. Il pezzo finale viene solitamente tagliato all'ultima stazione. Questo metodo è ideale per la produzione ad alto volume di pezzi complessi con tolleranze strette. I vantaggi principali includono alta velocità, ripetibilità e minima movimentazione manuale.
Principi Chiave di Progettazione per l'Efficienza
Selezione del Materiale e Layout della Striscia
La scelta del materiale giusto e l'ottimizzazione del layout della striscia sono fondamentali per l'efficienza. Selezionare materiali con spessore e proprietà meccaniche costanti per ridurre la variabilità. Utilizzare un layout della striscia che minimizzi gli scarti posizionando i pezzi vicini tra loro. Considerare la direzione della grana per le operazioni di piegatura per evitare cricche. Software avanzati di nesting possono simulare layout per massimizzare l'utilizzo del materiale, raggiungendo spesso una resa superiore al 70%.
Progettazione della Matrice e Gioco
Il gioco corretto della matrice—la distanza tra punzone e matrice—influisce sulla qualità del taglio, sull'usura dell'utensile e sul consumo energetico. Per la maggior parte dei metalli, il gioco è tipicamente del 5–10% dello spessore del materiale per lato. Giochi stretti producono tagli più puliti ma aumentano l'usura; giochi più ampi riducono l'usura ma possono lasciare bave. Utilizzare tabelle empiriche o simulazioni per determinare il gioco ottimale per il materiale e la velocità della pressa. Inoltre, progettare sezioni della matrice con acciaio per utensili temprato (ad esempio D2 o M2) per prolungare la durata.
Fori Pilota e Allineamento
I fori pilota sono fondamentali per garantire un avanzamento preciso della striscia. Posizionare i piloti nell'area di scarto o sulle strisce di supporto. Il diametro del pilota deve consentire un gioco di 0,005–0,010 pollici per evitare inceppamenti. Utilizzare piloti conici per facilitare l'ingresso. Per l'allineamento, incorporare boccole di guida e piastre di strippaggio che mantengono la planarità della striscia. Il disallineamento porta a una scarsa precisione dei pezzi e a danni alla matrice.
Gestione degli Scarti
Una rimozione efficiente degli scarti previene inceppamenti e tempi di fermo. Progettare trituratori o scivoli per scarti che allontanano i rifiuti dall'area della matrice. Per fori piccoli, considerare l'uso di un perno espulsore per scarti. Assicurarsi che i pezzi di scarto siano abbastanza piccoli da essere facilmente rimossi con aria compressa o sistemi a vuoto. Una corretta gestione degli scarti migliora anche la sicurezza.
Tecniche Avanzate nella Progettazione di Matrici Progressive
Utilizzo di Sensori e Monitoraggio in Matrice
Integrare sensori per rilevare errori di avanzamento della striscia, variazioni di spessore del materiale o rotture degli utensili. I sensori comuni includono interruttori di prossimità, celle di carico e sistemi di visione. Il monitoraggio in tempo reale consente alla pressa di fermarsi istantaneamente, prevenendo pezzi scartati e danni alla matrice. I dati raccolti possono anche informare i programmi di manutenzione predittiva.
Sistemi di cambio stampo rapido
Riduci i tempi di fermo tra le produzioni con sistemi di cambio stampo rapido. Utilizza basi stampo standardizzate, morse idrauliche e regolazioni automatiche dell'altezza di chiusura. Un sistema di cambio rapido ben progettato può ridurre i tempi di setup del 50–80%, aumentando significativamente l'efficienza complessiva delle apparecchiature (OEE).
Errori comuni da evitare
Complicare eccessivamente la disposizione della striscia:
Troppe stazioni aumentano costi e complessità senza aggiungere valore. Mantieni la disposizione il più semplice possibile.Ignorare i requisiti di tonnellaggio della pressa:
Sottovalutare le forze può causare deflessione dell'utensile o sovraccarico della pressa. Esegui un'analisi del carico per ogni stazione.Lubrificazione inadeguata:
Una lubrificazione insufficiente provoca grippaggio e calore eccessivo. Utilizza il tipo di lubrificante appropriato e il metodo di applicazione corretto (ad esempio, a spruzzo o a bagno).Trascurare l'accesso per la manutenzione:
Progettare sezioni di stampo facili da rimuovere e sostituire. I fissaggi difficili da raggiungere aumentano i tempi di fermo.
Migliori Pratiche per Ottimizzare il Ciclo Produttivo
| Pratica | Vantaggio |
|---|---|
| Utilizzare stampi progressivi con capacità eccedente del 10–15% | Consente future modifiche ai pezzi o volumi maggiori |
| Implementare la manutenzione preventiva totale (TPM) | Riduce i tempi di fermo non pianificati e prolunga la vita degli stampi |
| Ottimizzare la velocità della pressa (colpi al minuto) | Bilancia la produttività con l'usura degli utensili e la qualità dei pezzi |
| Utilizzare utensili di precisione CNC | Garantisce elevata precisione e ripetibilità dei componenti dello stampo |
Conclusione
Una progettazione efficiente dello stampaggio progressivo è il risultato di un'attenta selezione dei materiali, una geometria precisa degli utensili, una gestione intelligente degli scarti e l'integrazione di sistemi di monitoraggio avanzati. Seguendo queste migliori pratiche, i produttori possono ridurre gli scarti, aumentare la produttività e produrre stampati metallici di alta qualità a costi competitivi. Per assistenza esperta nella progettazione e produzione di stampi progressivi, contatta il nostro team di ingegneri: siamo specializzati in soluzioni personalizzate di stampaggio metallico, inclusi dissipatori di calore, molle e parti CNC di precisione.
