Guida per prolungare la vita della matrice di stampaggio: materiali e rivestimenti
Le matrici di stampaggio sono la spina dorsale delle operazioni di stampaggio dei metalli, influenzando direttamente produttività, costi e qualità. Tuttavia, l'usura delle matrici è inevitabile a causa del contatto ad alta sollecitazione, dei cicli termici e dell'abrasione. Prolungare la vita della matrice non solo riduce i tempi di fermo, ma abbassa anche i costi degli utensili e migliora la consistenza dei pezzi. Questa guida esplora la selezione dei materiali e le tecnologie di rivestimento che prolungano significativamente la vita delle matrici di stampaggio, supportate da consigli pratici di manutenzione.
Comprendere i meccanismi di usura delle matrici
L'usura delle matrici avviene attraverso diversi meccanismi: usura abrasiva da particelle dure, usura adesiva da grippaggio, fessurazione per fatica da carichi ciclici e usura termica da calore di attrito. Il meccanismo dominante dipende dal materiale di stampaggio, dalla lubrificazione e dai parametri di processo. Ad esempio, lo stampaggio di acciaio ad alta resistenza accelera l'usura abrasiva, mentre materiali morbidi come l'alluminio causano usura adesiva. Identificare il tipo di usura primaria è fondamentale per selezionare materiali e rivestimenti.
Selezione dei materiali per la longevità
Acciai per utensili
La maggior parte delle matrici di stampaggio è realizzata in acciai per utensili come D2, A2, M2 e acciai da polveri metallurgiche (PM). Il D2 offre un'elevata resistenza all'usura grazie ai grandi carburi, ma è meno tenace, adatto per produzioni brevi o materiali abrasivi. L'A2 offre una migliore tenacità per operazioni soggette a impatti. Gli acciai PM, come il CPM 10V, forniscono una resistenza all'usura superiore distribuendo uniformemente carburi fini. Per produzioni elevate, considerare l'acciaio rapido (M2) o i gradi PM.
Carburi e ceramiche
Il carburo di tungsteno (WC-Co) è estremamente duro e resistente all'usura, ideale per lo stampaggio a lungo termine di materiali abrasivi. Tuttavia, è fragile e soggetto a scheggiature. I carburi cementati con legante di cobalto (6-15%) bilanciano tenacità e durezza. Le matrici ceramiche (ad esempio allumina o nitruro di silicio) offrono una durezza eccezionale ma una tenacità limitata, utilizzate in applicazioni di nicchia come lo stampaggio di metalli morbidi ad alta velocità.
Linee guida per la selezione
Per materiali abrasivi (es. acciaio zincato): utilizzare acciai PM ad alto vanadio o inserti in carburo.
Per materiali ad alta resistenza: scegliere acciai per utensili tenaci come A2 o S7 con rivestimento adeguato.
Per produzioni ad alto volume: investire in utensili in carburo o PM.
Considerare il rapporto costo/vita utile: il carburo può costare 3-5 volte di più, ma dura 10-20 volte di più.
Rivestimenti Avanzati per Ridurre Attrito e Usura
I rivestimenti trasformano le superfici della matrice fornendo uno strato duro, a basso attrito e termicamente stabile. Riducono il contatto diretto metallo-metallo, minimizzano l'incollaggio e abbassano il carico termico.
Tipi Comuni di Rivestimento
| Rivestimento | Durezza (HV) | Temp. Max (°C) | Ideale per |
|---|---|---|---|
| TiN (Nitruro di Titanio) | 2300 | 600 | Uso generale, basso attrito |
| TiCN (Carbonitruro di Titanio) | 3000 | 400 | Usura abrasiva, elevata durezza |
| AlTiN (Nitruro di Titanio e Alluminio) | 3300 | 900 | Alta temperatura, stampaggio a secco |
| CrN (nitruro di cromo) | 2000 | 700 | Resistenza alla corrosione, anti-grippaggio |
| DLC (carbonio simile al diamante) | 3000-7000 | 300 | Basso attrito, antiaderente |
Come i rivestimenti prolungano la vita dello stampo
Durezza: rivestimenti come TiCN o AlTiN resistono all'usura abrasiva.
Basso attrito: DLC e TiN riducono le forze di scorrimento e la generazione di calore.
Barriera termica: AlTiN resiste alle alte temperature di contatto, prevenendo l'ammorbidimento.
Antigrippaggio: CrN impedisce il trasferimento di materiale da lamiere morbide.
Considerazioni sull'applicazione del rivestimento
La PVD (Physical Vapor Deposition) è il metodo più comune, offrendo bordi affilati e nessuna variazione dimensionale. La CVD (Chemical Vapor Deposition) fornisce rivestimenti più spessi ma può causare accumulo sui bordi. Abbina sempre il rivestimento al materiale della matrice e al processo di stampaggio. Ad esempio, AlTiN è ideale per lo stampaggio ad alta velocità dell'acciaio inossidabile, mentre DLC funziona bene per l'alluminio per ridurre l'adesione.
Consigli pratici per la manutenzione della matrice
Ispezione regolare: controlla usura, scheggiature e crepe con lenti di ingrandimento o microscopi.
Lubrificazione adeguata: utilizza lubrificanti per stampaggio appropriati per ridurre l'attrito e rimuovere i detriti.
Pulizia delle matrici: rimuovi le limature metalliche e i residui dopo ogni ciclo per prevenire l'abrasione.
Riaffilatura: mantieni i bordi taglienti; riapplica il rivestimento se si consuma.
Stoccaggio: conservare gli stampi in aree asciutte e a clima controllato per evitare la corrosione.
Ottimizzazione del processo: regolare gioco, velocità e dimensione del grezzo per ridurre al minimo lo stress.
Casi Studio
Caso 1: Passaggio dall'acciaio D2 all'acciaio per polveri metallurgiche
Un'officina di stampaggio ha riscontrato un'usura eccessiva durante lo stampaggio di acciaio ad alta resistenza di 1,5 mm di spessore. Gli stampi si sono guastati dopo 20.000 colpi. Passando al CPM 10V con rivestimento TiCN, la durata dello stampo è aumentata a 150.000 colpi, riducendo i costi di utensileria del 60%.
Caso 2: Rivestimento AlTiN per stampaggio a secco

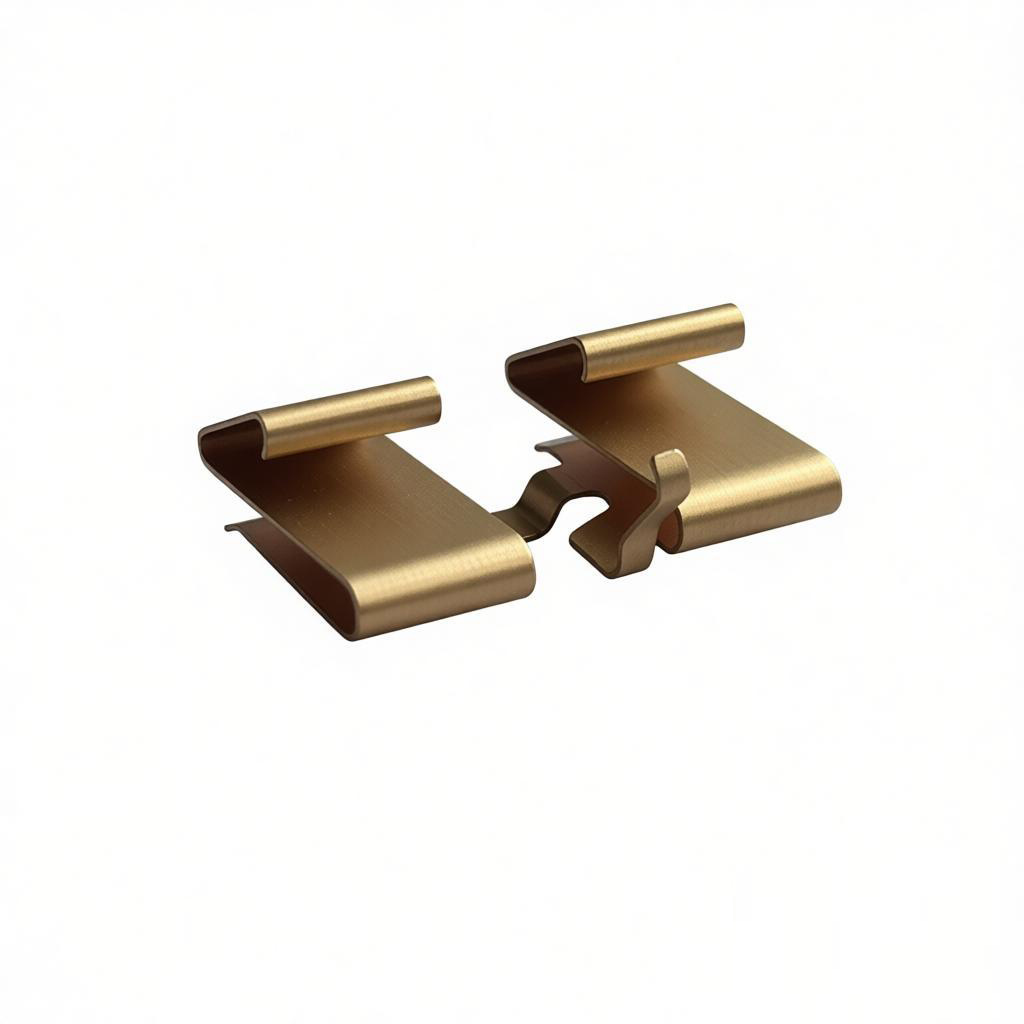

In un'operazione di stampaggio a secco per contatti elettrici, le matrici in acciaio per utensili presentavano gravi grippaggi e richiedevano pulizie frequenti. L'applicazione di un rivestimento AlTiN ha eliminato il grippaggio e ha esteso la vita della matrice da 50.000 a 200.000 colpi, con una significativa riduzione dei tempi di fermo.
Conclusione
Prolungare la vita delle matrici di stampaggio è un investimento strategico. Comprendendo i meccanismi di usura, selezionando i materiali appropriati per le matrici (acciaio per utensili, carburo o gradi PM) e applicando rivestimenti avanzati (TiN, TiCN, AlTiN, DLC), i produttori possono ottenere miglioramenti significativi nella longevità degli utensili. In combinazione con una manutenzione diligente, queste scelte portano a una maggiore produttività, costi inferiori e una qualità costante dei pezzi. Valutate le vostre specifiche condizioni di stampaggio e consultate i fornitori di materiali e rivestimenti per personalizzare le soluzioni per la massima durata della matrice.
