Stampaggio a Imbutitura Profonda: Considerazioni e Consigli di Progettazione
La stampa a trazione profonda è un versatile processo di formatura dei metalli che trasforma lamiere piane in forme tridimensionali complesse. È ampiamente utilizzata in settori come l'automotive, l'aerospaziale, l'elettronica e i dispositivi medici. Questa guida esplora le principali considerazioni di progettazione e i consigli pratici per ottimizzare i tuoi progetti di stampa a trazione profonda in termini di qualità, efficienza e rapporto costo-efficacia.

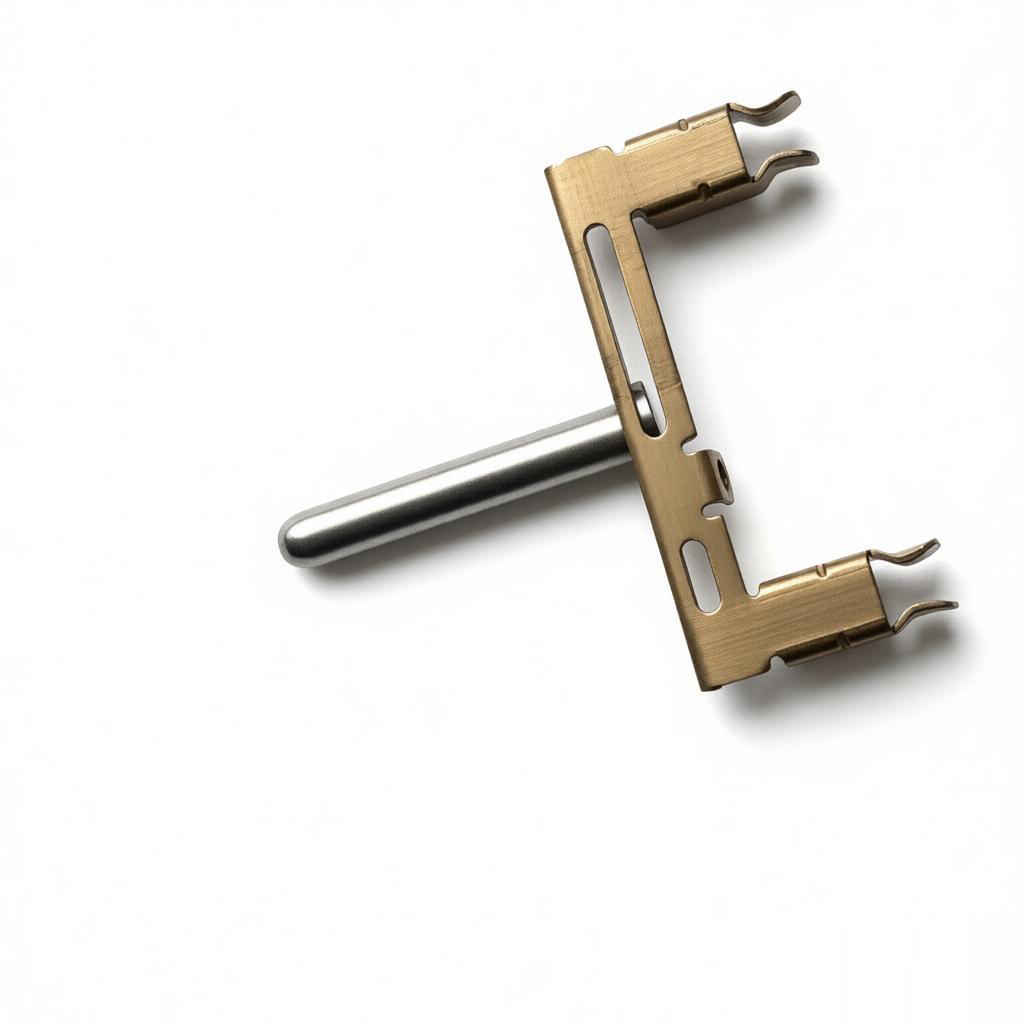

Comprendere la Stampa a Trazione Profonda
La stampa a trazione profonda prevede un punzone che spinge un pezzo grezzo di metallo in una cavità dello stampo, facendo fluire il materiale e assumere la forma dello stampo. Il processo è definito 'profondo' quando la profondità del pezzo trafilato supera il suo diametro. Richiede un attento controllo del flusso del materiale, della lubrificazione e della velocità della pressa per evitare difetti come strappi, grinze o assottigliamenti.
Come Funziona la Stampa a Trazione Profonda
Il processo inizia con un pezzo grezzo posizionato sopra un'apertura dello stampo. Un punzone scende, forzando il pezzo grezzo nello stampo. Il metallo si allunga e fluisce radialmente verso l'interno. Per parti molto profonde possono essere necessarie più trafilate, con ricottura intermedia per alleviare l'incrudimento. I parametri chiave includono la forza del premilamiera, il raggio del punzone, il raggio dello stampo e il gioco tra punzone e stampo.
Considerazioni Chiave di Progettazione
Progettare un pezzo per la stampa a trazione profonda richiede attenzione alla geometria, alle proprietà del materiale e ai limiti del processo. Di seguito sono riportati i fattori critici.
Geometria del Pezzo
Rapporto Profondità-Diametro:
Più profondo è il pezzo rispetto al suo diametro, più impegnativa è la trafilata. I limiti tipici sono 2:1 per una singola trafilata; le parti più profonde richiedono trafilate multiple.Raggi degli angoli:
Angoli vivi aumentano la concentrazione di stress e il rischio di strappi. Utilizzare raggi generosi (almeno 3-5 volte lo spessore del materiale) sia sul punzone che sulla matrice.Spessore della parete:
Prevedere assottigliamento, specialmente agli angoli e sulle pareti laterali. Consentire variazioni di spessore nel progetto.Angoli di sformo:
Le pareti verticali sono difficili; includere leggeri angoli di sformo (1-5 gradi) per favorire il flusso del materiale e l'espulsione del pezzo.
Selezione del materiale
| Materiale | Formabilità | Applicazioni comuni |
|---|---|---|
| Acciaio a basso tenore di carbonio | Eccellente | Pannelli automobilistici, lavelli da cucina |
| Acciaio inossidabile | Buona (richiede più forza) | Dispositivi medici, attrezzature alimentari |
| Alluminio | Moderata (tendenza a formare grinze) | Involucri leggeri, dissipatori di calore |
| Rame/Ottone | Molto buona | Componenti elettrici, articoli decorativi |
Scegli materiali con elevato allungamento e basso carico di snervamento per facilitare l'imbutitura. Evita materiali con grana grossa o difetti superficiali.
Progettazione di Utensili e Stampo
Utensili adeguati sono essenziali per una qualità costante. Considera questi aspetti:
Raggi del Punzone e della Matrice:
Raggi maggiori riducono lo stress e consentono un flusso del materiale più fluido. Per imbutiture profonde, utilizza un raggio del punzone di 4-8 volte lo spessore del materiale.Gioco:
Il gioco ottimale tra punzone e matrice è tipicamente da 1,1 a 1,2 volte lo spessore del materiale. Un gioco troppo stretto provoca strappi; troppo largo provoca pieghe.Forza del Premilamiera:
Applica una forza sufficiente per prevenire le pieghe, ma non eccessiva da limitare il flusso del materiale. Utilizza cordoni di imbutitura o gradini per controllare il flusso.Lubrificazione:
Utilizzare lubrificanti ad alta pressione per ridurre l'attrito e prevenire grippaggi. Applicare uniformemente su entrambi i lati del pezzo grezzo.
Difetti Comuni e Soluzioni
Anche con un buon progetto, possono verificarsi difetti. Ecco i problemi tipici e come risolverli:
| Difetto | Causa | Soluzione |
|---|---|---|
| Ondulazione | Forza insufficiente del premilamiera o flusso eccessivo di materiale | Aumentare la forza del premilamiera, aggiungere cordoni di imbutitura, ridurre il gioco |
| Strappo | Elevata concentrazione di tensioni, raggi troppo piccoli o materiale troppo fragile | Aumentare i raggi, utilizzare materiale più duttile, ridurre la profondità di imbutitura per fase |
| Assottigliamento | Stiramento eccessivo | Regolare le dimensioni del grezzo, aggiungere ricottura intermedia, utilizzare imbutiture multiple |
| Graffi | Scarsa lubrificazione o finitura superficiale dell'utensile | Migliorare la lubrificazione, lucidare gli stampi, utilizzare materiali per utensili più duri |
Consigli per una imbutitura profonda di successo
Basandosi sulle migliori pratiche del settore, ecco consigli pratici:
Eseguire l'analisi agli elementi finiti (FEA):
Simulare il processo per identificare potenziali problemi prima di costruire l'attrezzatura. Questo consente di risparmiare tempo e costi.Ottimizza la forma del grezzo:
Utilizza grezzi con angoli arrotondati anziché squadrati per ridurre le concentrazioni di stress. Considera software per lo sviluppo del grezzo.Utilizza attrezzature progressive:
Per produzioni ad alto volume, le matrici progressive con più stazioni possono eseguire taglio, imbutitura e rifilatura in un unico colpo di pressa.Controlla la temperatura:
Per imbutiture profonde, il calore può essere vantaggioso. La formatura a caldo (ad esempio per l'alluminio) migliora la formabilità e riduce il ritorno elastico.Testa e itera:
Prototipa con attrezzature morbide se possibile. Regola i parametri in base ai risultati delle prove prima di passare ad attrezzature dure.Collabora con produttori esperti:
Lavora con un esperto di stampaggio metalli che comprenda le complessità dell'imbutitura profonda, come il nostro team di [Nome Azienda]. Offriamo assistenza progettuale e garanzia di qualità.
Conclusione
La stampa a trafilatura profonda è un metodo altamente efficiente per produrre componenti metallici resistenti e senza giunzioni. Prestando attenzione alla geometria del progetto, alla selezione dei materiali, agli utensili e ai parametri di processo, è possibile ottenere una qualità costante e ridurre al minimo i difetti. Che tu stia progettando un nuovo pezzo o ottimizzandone uno esistente, queste considerazioni e suggerimenti ti guideranno verso una trafilatura profonda di successo. Contattaci per discutere i requisiti del tuo progetto e sfruttare la nostra esperienza nei servizi di stampa metallica.
