Tranciatura della lamiera vs pressofusione: scegliere per gli involucri
Risposta breve: Scegli la tranciatura della lamiera quando il tuo involucro è un guscio a parete sottile (0,4–3,0 mm), quando il volume annuale è elevato, quando la schermatura EMI o il contatto a molla sono importanti, o quando hai bisogno dei pezzi in settimane anziché mesi. Scegli la pressofusione quando l'alloggiamento è un corpo strutturale a parete spessa (tipicamente pareti da 1,5–6 mm) che deve sopportare carichi, sigillare contro i liquidi o integrare bossaggi e nervature in un unico pezzo rigido. Uno stampo progressivo per un piccolo pannello di involucro spesso costa qualche migliaio di USD, mentre uno stampo per pressofusione per un pezzo comparabile costa tipicamente diverse volte di più. BQUQ preventiva entrambe le soluzioni entro 12 ore lavorative dalla nostra fabbrica di Dongguan.
Perché questa decisione conta più del disegno
La progettazione dell'involucro sembra un problema di imballaggio. In realtà è un problema di costo del prodotto che si blocca nel momento in cui rilasci uno stampo.
I due processi — tranciatura progressiva della lamiera e pressofusione ad alta pressione — si collocano agli estremi opposti di uno spettro. La tranciatura forma una lamiera piana in un guscio tagliandola, piegandola, imbutendola e coniandola in una serie di stazioni dello stampo. La pressofusione inietta alluminio o lega di zinco fusi in uno stampo in acciaio temprato, quindi espelle un pezzo solido near-net-shape.
Entrambi possono produrre una scatola che contiene un PCB. Non possono entrambi produrre la tua scatola allo stesso costo, peso e funzione. Scegliere quello sbagliato di solito si manifesta come uno di tre fallimenti: una bolletta per l'attrezzatura che non avevi preventivato, uno spessore di parete che non riesci a ottenere, o un prezzo unitario che non scende mai nemmeno a volume.
La buona notizia: la decisione segue un piccolo numero di variabili ingegneristiche. Esaminale in ordine e la risposta è di solito ovvia.
Quali sono le differenze fondamentali tra i due processi?
| Variabile | Tranciatura progressiva della lamiera | Pressofusione ad alta pressione |
|---|---|---|
| Materia prima | Bobina: CRS, acciaio inossidabile, alluminio, ottone, rame | Lingotto: alluminio A380/A413, zinco Zamak |
| Spessore tipico della parete | 0,4–3,0 mm | 1,5–6,0 mm (alluminio), 0,8–3,0 mm (zinco) |
| Meccanismo di formatura | Taglio, piegatura, imbutitura, coniatura | Riempimento, solidificazione, espulsione |
| Tipo di attrezzatura | Stampo progressivo (multi-stazione) | Stampo con cavità, anima, canali di colata, espulsore |
| Tempo di consegna dell'attrezzatura (tipico) | 3–6 settimane | 6–12 settimane |
| Costo dell'attrezzatura (indicativo) | Inferiore per pannelli piccoli/medi | Superiore; scala con l'area proiettata |
| Tempo di ciclo | 30–200 colpi/min | 30–120 secondi per colata |
| Capacità dimensionale | ±0,005 mm sulle caratteristiche tranciate | ±0,05 mm tipico, ±0,02 mm sulle caratteristiche critiche |
| Angolo di sformo | Non richiesto | Richiesto, tipicamente 1–3° |
| Operazioni secondarie | Filettatura, saldatura, rivettatura, placcatura | Lavorazione meccanica, filettatura, impregnazione, rivestimento |
La riga dell'attrezzatura è quella che gli acquirenti percepiscono per prima. Uno stampo progressivo per un modesto pannello di involucro è una frazione del costo di uno stampo per pressofusione di impronta simile, perché lo stampo deve resistere all'iniezione ad alta pressione a 650–700 °C e necessita di un robusto sistema di raffreddamento ed espulsione.
Quel divario si riduce man mano che i pezzi diventano più grandi. Pannelli tranciati molto grandi richiedono stampi grandi e presse grandi; fusioni molto piccole possono usare stampi multi-cavità che si ammortizzano bene.
Quando dovresti scegliere la tranciatura della lamiera per un involucro?
La tranciatura vince in cinque situazioni. Se due o più si applicano, smetti di valutare la pressofusione.
1. L'involucro è un guscio a parete sottile
La maggior parte degli involucri elettronici sono coperchi, telai, schermi e staffe — non recipienti in pressione. Un pannello in acciaio laminato a freddo da 0,8 mm o in alluminio da 1,2 mm è un naturale pezzo tranciato. Fondere la stessa geometria forza le pareti fino a un minimo di 1,5–2,0 mm per l'alluminio, aggiungendo peso e costo del materiale senza alcun guadagno funzionale.
2. Il volume è elevato e la geometria è stabile
La tranciatura progressiva è un processo di volume. Una volta costruito lo stampo, i tempi di ciclo si misurano in frazioni di secondo e la manodopera per pezzo è quasi zero. A decine di migliaia di unità all'anno, il costo unitario ammortizzato tipicamente batte la pressofusione di un ampio margine.
Per volumi inferiori, il calcolo si inverte — vedi la nostra analisi su attrezzature per tranciatura a breve tiratura per dove si colloca il punto di crossover.
3. È richiesta schermatura EMI, messa a terra o contatto a molla
Questo è il terreno di casa della tranciatura. Un guscio metallico continuo è un eccellente schermo EMI, e dita, clip e molle di contatto tranciate possono essere formate nello stesso stampo dell'alloggiamento. L'alluminio pressofuso scherma ragionevolmente bene, ma le fusioni in zinco e alluminio non possono eguagliare le proprietà elastiche di un contatto formato in berillio rame o acciaio inossidabile — che è comunque un pezzo separato in entrambi i casi.
4. Hai bisogno di tolleranze strette su fori e bordi
Le caratteristiche tranciate mantengono ±0,005 mm sulle attrezzature supportate da CNC di BQUQ, e gli stampi progressivi mantengono le posizioni foro-foro in modo estremamente ripetibile. Le fusioni richiedono sformo, e le tolleranze allo stato grezzo sono più larghe; spesso paghi per un'operazione di lavorazione meccanica per recuperare la precisione.
5. Il time-to-market conta
Un involucro tranciato può essere nelle tue mani in settimane. Uno stampo per pressofusione è un progetto più lungo. Se il tuo programma ha una data di lancio rigida, la tranciatura di solito arriva prima.
Quando vince la pressofusione?
La pressofusione non è il processo inferiore — è il processo giusto per un lavoro diverso.
Alloggiamenti strutturali portanti
Alloggiamenti motore, corpi pompa, coperchi riduttori e telai di montaggio beneficiano di un corpo rigido, spesso e monolitico. Una fusione assorbe le vibrazioni e sopporta i carichi dei bulloni senza la flessibilità che mostra un guscio tranciato sottile.
Bossaggi, nervature e sezioni spesse integrati
La fusione ti permette di posizionare bossaggi filettati, alette di raffreddamento, ingressi cavi e nervature di irrigidimento direttamente nello stampo. Nella tranciatura, quelle caratteristiche diventano parti separate saldate o rivettate, ciascuna con il proprio costo e catena di tolleranze.
Sigillatura e protezione ambientale
Se l'involucro deve rispettare un grado IP contro acqua o polvere, un corpo fuso rigido con una scanalatura per guarnizione lavorata è molto più facile da sigillare rispetto a una scatola in lamiera piegata con molteplici giunzioni.
Massa termica e diffusione del calore
L'alluminio fuso ha un'eccellente conduttività termica e massa sufficiente per diffondere il calore dall'elettronica di potenza. Per i dissipatori di calore nello specifico, entrambe le soluzioni competono — i dissipatori in alluminio tranciato sono convenienti per array alettati, mentre i dissipatori in alluminio pressofuso gestiscono geometrie più spesse e complesse.
Zinco per pezzi piccoli, dettagliati e decorativi
La pressofusione dello zinco (Zamak) riempie sezioni sottili e riproduce dettagli fini, il che si adatta a piccoli alloggiamenti, cornici e componenti con requisiti estetici. Si placca anche bene.
Come si confrontano realmente il costo dell'attrezzatura e il costo unitario?
La risposta onesta è che le curve si incrociano — e dove si incrociano dipende da dimensione, complessità e volume del pezzo. La tabella sottostante mostra la forma del confronto, non i prezzi quotati.
| Elemento di costo | Tranciatura della lamiera | Pressofusione |
|---|---|---|
| Investimento in attrezzatura | Inferiore per pannelli piccoli/medi | Superiore; guidato dall'area proiettata e dalle slitte |
| Periodo di ammortamento dell'attrezzatura | Breve | Più lungo |
| Costo del materiale per pezzo | Basso (bobina, scarto minimo con nesting) | Superiore (sezioni più spesse, attacchi, canali di colata, scarto) |
| Manodopera per pezzo a volume | Molto bassa (pressa automatizzata) | Bassa ma superiore (cella di fusione, tranciatura, finitura) |
| Lavorazione meccanica dopo la formatura | Spesso nessuna | Frequentemente richiesta per le facce critiche |
| Finitura | Placcatura, verniciatura a polvere, anodizzazione | Texture allo stato grezzo, lavorazione meccanica, verniciatura a polvere, e-coat |
| Volume di break-even | Raggiunto prima | Raggiunto dopo |
Una regola pratica che gli ingegneri usano: se il pezzo è essenzialmente una lamiera formata con fori e pieghe, trancialo. Se il pezzo è un volume solido con caratteristiche interne, fondilo.
Per un modello di costo completo che include utilizzo del materiale, tasso di scarto e operazioni secondarie, vedi il nostro modello di costo per pezzo nella tranciatura.
Come interagisce la scelta del materiale con la decisione?
La disponibilità del materiale spesso risolve la questione prima del costo.
- Acciaio laminato a freddo (CRS) e acciaio inossidabile: solo tranciatura. Non puoi pressofondere l'acciaio.
- Alluminio: entrambe le soluzioni. La tranciatura usa lamiera 5052, 6061 o 3003; la fusione usa A380 o A413.
- Zinco: solo fusione in pratica.
- Rame e ottone: solo tranciatura — essenziali per terminali, contatti e barre collettrici.
- Berillio rame / bronzo fosforoso: solo tranciatura, e la scelta standard per contatti a molla.
Se il tuo involucro funge anche da percorso di messa a terra o porta corrente, quasi certamente stai tranciando. Ecco perché gli alloggiamenti per terminali e contatti sono così spesso gusci tranciati con contatti insert-molded o rivettati.
Il lavoro su spessori sottili aggiunge i propri vincoli — la nostra guida su tranciatura di materiali a spessore sottile copre i limiti pratici sotto 0,5 mm.
E per quanto riguarda i progetti ibridi e basati sull'assemblaggio?
Molti involucri di produzione non sono né pura tranciatura né pura fusione. Ibridi comuni:
1. Guscio tranciato + telaio fuso. Un telaio in alluminio fuso fornisce rigidità e punti di montaggio; coperchi tranciati lo chiudono. Questo è comune nell'elettronica industriale e automobilistica.
2. Telaio tranciato + dissipatore di calore fuso. Il telaio porta il PCB; un dissipatore di calore fuso gestisce il carico termico.
3. Più parti tranciate + saldatura o rivettatura. Gli involucri profondi sono spesso costruiti da una base e un coperchio anziché imbutiti in un unico pezzo.
4. Corpo fuso + guarnizione EMI tranciata. La fusione fornisce la struttura; il finger stock tranciato fornisce la schermatura.
Gli ibridi di solito aggiungono costo di assemblaggio ma permettono a ciascun processo di fare ciò in cui è migliore. Aggiungono anche accumulo di tolleranze, quindi definisci presto quale parte controlla le dimensioni critiche.
Come dovresti specificare un involucro tranciato?
Se la tranciatura è la risposta, alcune abitudini di specifica prevengono costose revisioni dell'attrezzatura.
- Mantieni i raggi di piegatura pari o superiori a uno spessore del materiale. Raggi più stretti rischiano cricche, specialmente nelle leghe ad alta resistenza.
- Progetta i fori ad almeno uno spessore del materiale da qualsiasi piega. Fori più vicini si deformano.
- Standardizza le dimensioni dei fori per ridurre le stazioni dello stampo e i cambi di punzone.
- Evita i sottosquadri a meno che tu non sia disposto a pagare per una stazione a camma.
- Tolleranze selettive. Applicare ±0,005 mm a ogni dimensione moltiplica il costo; applicalo solo dove la funzione lo richiede.
- Pianifica la direzione della grana per le parti che saranno formate in profondità.
- Decidi la finitura prima dell'attrezzatura. Placcatura e rivestimento influenzano planarità e dimensione dei fori.

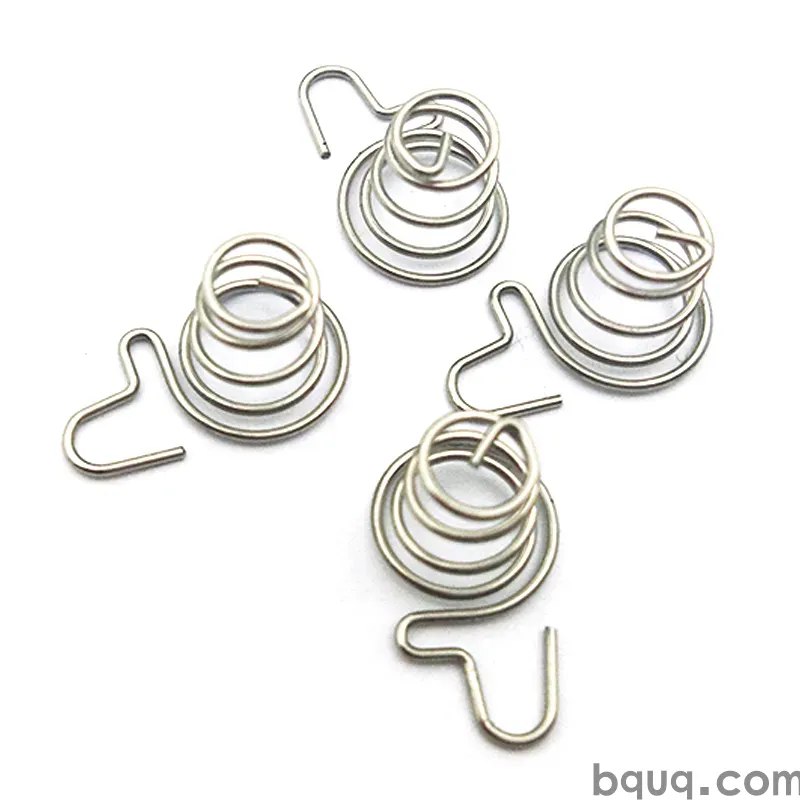

BQUQ gestisce quattro linee di produzione in un'unica fabbrica a Dongguan — lavorazione CNC, tranciatura della lamiera, molle su misura e produzione di dissipatori di calore — così involucri tranciati, staffe e i contatti al loro interno possono essere approvvigionati e qualificati insieme anziché presso quattro fornitori.
Domande frequenti
D: La tranciatura della lamiera è più economica della pressofusione per gli involucri?
R: Per involucri a parete sottile ad alto volume, sì — di solito con un ampio margine una volta ammortizzata l'attrezzatura. La tranciatura usa materiale più sottile, ha manodopera per pezzo quasi nulla a volume e richiede un'attrezzatura meno costosa. La pressofusione diventa competitiva per alloggiamenti spessi, strutturali o molto caratterizzati, o a volumi troppo bassi per giustificare l'una o l'altra attrezzatura. Il crossover dipende da dimensione e complessità del pezzo, quindi modella entrambe.
D: Un involucro tranciato può ottenere una tenuta IP?
R: Può, ma richiede disciplina progettuale. Gli involucri tranciati sigillano in modo affidabile quando la flangia di accoppiamento è piatta, la scanalatura per guarnizione è formata in un unico pezzo anziché assemblata da giunzioni, e gli elementi di fissaggio sono distanziati abbastanza vicini da comprimere uniformemente la guarnizione. I corpi fusi o lavorati meccanicamente sono più facili da sigillare perché una scanalatura per guarnizione può essere tagliata direttamente in una parete rigida senza sformo o ritorno elastico.
D: Quale spessore di parete può mantenere ciascun processo?
R: La tranciatura progressiva mantiene abitualmente 0,4–3,0 mm, con 0,5–1,5 mm che è il punto ottimale per la maggior parte degli involucri. La pressofusione dell'alluminio richiede tipicamente pareti da 1,5–6,0 mm, e lo zinco può andare più sottile, circa 0,8–3,0 mm. Scendere sotto il minimo di fusione causa giunzioni fredde e problemi di riempimento; superare l'intervallo di tranciatura rende difficile la formatura e spreca materiale.
D: Quale processo è migliore per la schermatura EMI?
R: La tranciatura generalmente vince. Un guscio metallico tranciato continuo fornisce una gabbia di Faraday completa senza sformo o porosità, e finger stock o clip tranciati possono essere formati nello stesso stampo per creare contatti di terra affidabili. L'alluminio pressofuso scherma accettabilmente ma è più pesante, e il suo ossido superficiale e la porosità possono rendere più difficile garantire una messa a terra costante per tutta la vita del prodotto.
D: Quanto velocemente posso ottenere un preventivo e l'attrezzatura?
R: BQUQ restituisce preventivi entro 12 ore lavorative sia per lavori di involucri tranciati che supportati da CNC, con MOQ flessibile così puoi validare un progetto prima di impegnarti al volume di produzione completo. L'attrezzatura per tranciatura tipicamente richiede 3–6 settimane a seconda della complessità e del numero di stazioni. Invia i disegni a sc@bquq.com e confermeremo fattibilità, strategia di tolleranza e approccio all'attrezzatura.
