Risposta breve: un'ispezione del primo articolo (FAI) per parti stampate deve verificare l'intero disegno — ogni dimensione, tolleranza, limite di bava, grado del materiale e finitura — su parti prelevate da uno stampo destinato alla produzione, non da un prototipo. Controlla la striscia, la parte e il processo: certificazione del materiale, setup dello stampo, layout del grezzo, angoli di piega, posizioni dei fori, altezza della bava, planarità, spessore della placcatura e una prova di capacità su almeno 30 parti consecutive. Firma solo quando il rapporto FAI corrisponde al disegno, il campione è conservato e lo stampo è bloccato su impostazioni documentate. Prevedi 12 ore lavorative per la fase di preventivazione e 3-10 giorni lavorativi per un pacchetto FAI completo su un nuovo stampo progressivo.

L'ispezione del primo articolo è il cancello tra "lo stampo funziona" e "possiamo spedirne migliaia". Per le parti stampate la posta in gioco è più alta rispetto a molti componenti lavorati, perché uno stampo progressivo affida dozzine di caratteristiche all'acciaio temprato in una sola volta. Se un foro è fuori di 0,05 mm, non stai regolando un programma — stai rettificando un inserto dello stampo.

Questa guida copre cosa contiene realmente un FAI rigoroso per parti in metallo stampato, cosa misurare, cosa documentare e le modalità di guasto che più spesso sfuggono a una revisione superficiale del primo articolo.

Cos'è un'ispezione del primo articolo per parti stampate?

Un'ispezione del primo articolo è una verifica formale e documentata che le prime parti prodotte da un setup di attrezzatura di produzione siano conformi a tutti i requisiti ingegneristici. Per lo stampaggio, ciò significa che lo stampo, la pressa, la bobina, il lubrificante e il setup dell'operatore sono tutti a intento produttivo — non un campione costruito a mano o un prototipo con attrezzatura morbida.

Il rapporto FAI è un documento. Tipicamente include:

• La revisione del disegno e il numero di parte in verifica
• Un disegno con fumetti e caratteristiche numerate
• Valori misurati per ogni dimensione fumettata, con tolleranza e esito positivo/negativo
• Certificazioni di materiale e finitura
• Controlli visivi e funzionali (bave, cricche, rivestimento, ritorno elastico)
• Le attrezzature di misura utilizzate, con stato di taratura
• Un campione del primo articolo conservato, firmato e datato

Per le filiere automotive, medicale o aerospaziale, il FAI di solito confluisce in una PPAP o presentazione simile. Per gli acquirenti industriali ed elettronici di consumo, un rapporto FAI ben costruito è comunque l'assicurazione più economica che potrai mai acquistare: intercetta un problema dello stampo mentre lo stampo è ancora morbido, ancora sul banco e ancora economico da riparare.

FAI vs. PPAP vs. ispezione di layout

Questi termini vengono confusi. Il FAI è la verifica dimensionale e visiva delle prime parti di produzione. La PPAP è un pacchetto di presentazione più ampio che include FAI più flusso di processo, PFMEA, piano di controllo, studi di capacità e parti campione. Un'ispezione di layout è un controllo dimensionale completo di ogni caratteristica del disegno, che è essenzialmente il nucleo dimensionale di un FAI. Se il tuo fornitore dice "abbiamo fatto un layout", chiedi se è stato su attrezzatura di produzione e se il rapporto è firmato.

La checklist FAI principale per parti in metallo stampato

La tabella seguente è la checklist operativa che utilizziamo per le parti stampate presso BQUQ. È organizzata in base a ciò che stai ispezionando, non per reparto.

Due righe in quella tabella meritano enfasi perché sono le più comunemente sotto-specificate: bave e planarità. Gli acquirenti spesso scrivono "sbavare" su un disegno senza un numero. Questo lascia la decisione al costruttore dello stampo e all'ispettore, e sarà interpretato diversamente al prossimo ordine.

Specifiche delle bave: metti un numero sul disegno

L'altezza della bava è funzione del gioco dello stampo, dell'affilatura del punzone e del materiale. Uno stampo progressivo ben mantenuto che opera con un gioco ragionevole tipicamente mantiene l'altezza della bava sotto 0,05 mm su acciaio sottile, ma questo è un valore tipico, non una garanzia — dipende dal materiale, dallo spessore e da quante battute ha l'attrezzatura.

Specifica l'altezza della bava come valore massimo e specifica su quale lato è ammessa la bava. In molti assemblaggi la direzione della bava conta più della dimensione della bava, perché una bava sul lato sbagliato può interferire con un contatto mating o graffiare un rivestimento su una parte adiacente.

Planarità, torsione e camber

Le parti stampate raramente sono perfettamente piatte. La bobina ha tensioni residue e ogni taglio e piega le ridistribuisce. Definisci la planarità come un valore misurato su un'area definita e definisci il camber come deviazione lungo la lunghezza della striscia. Se il tuo assemblaggio è sensibile all'impilamento — pensa a spessori, distanziali, lead frame o molle di contatto — la planarità è spesso la caratteristica che guida realmente la resa, non il diametro del foro.

Quali dimensioni contano davvero di più?

Non tutte le caratteristiche comportano lo stesso rischio. Un FAI utile dà priorità per funzione, non per ordine di disegno. La tabella seguente mostra come classifichiamo tipicamente le caratteristiche delle parti stampate.

Il punto pratico: un rapporto di primo articolo che misura 40 dimensioni minori e salta le due caratteristiche critiche di accoppiamento è peggio che inutile — crea falsa fiducia. Spingi il tuo fornitore a identificare le caratteristiche critiche per la funzione prima che lo stampo venga tagliato e assicurati che il rapporto FAI le misuri con lo strumento giusto.

Per uno sguardo più approfondito su come le scelte costruttive dello stampo influenzano quali caratteristiche puoi mantenere, vedi il nostro articolo su layout della striscia per stampo progressivo.

Cosa dovrebbe contenere il pacchetto del rapporto FAI?

Un pacchetto FAI completo per una parte stampata dovrebbe arrivare come un unico set di documenti sotto controllo revisione. Richiedi:

1. Disegno fumettato — ogni caratteristica numerata, corrispondente riga per riga al rapporto.

2. Tabella dei risultati dimensionali — nominale, tolleranza, effettivo, deviazione, esito positivo/negativo.

3. Certificazione del materiale — certificato di colata con numero di colata tracciabile alla bobina utilizzata.

4. Certificazione della finitura — letture di spessore della placcatura, risultati dei test di adesione ove applicabile.

5. Registro di ispezione visiva — con campione limite firmato o set fotografico.

6. Dati di capacità — Cp/Cpk sulle caratteristiche critiche da una serie di parti consecutive.

7. Registro di setup dello stampo — pressa, tonnellaggio, altezza di chiusura, lunghezza di avanzamento, lubrificazione.

8. Campione conservato — almeno una parte del primo articolo, etichettata e conservata.

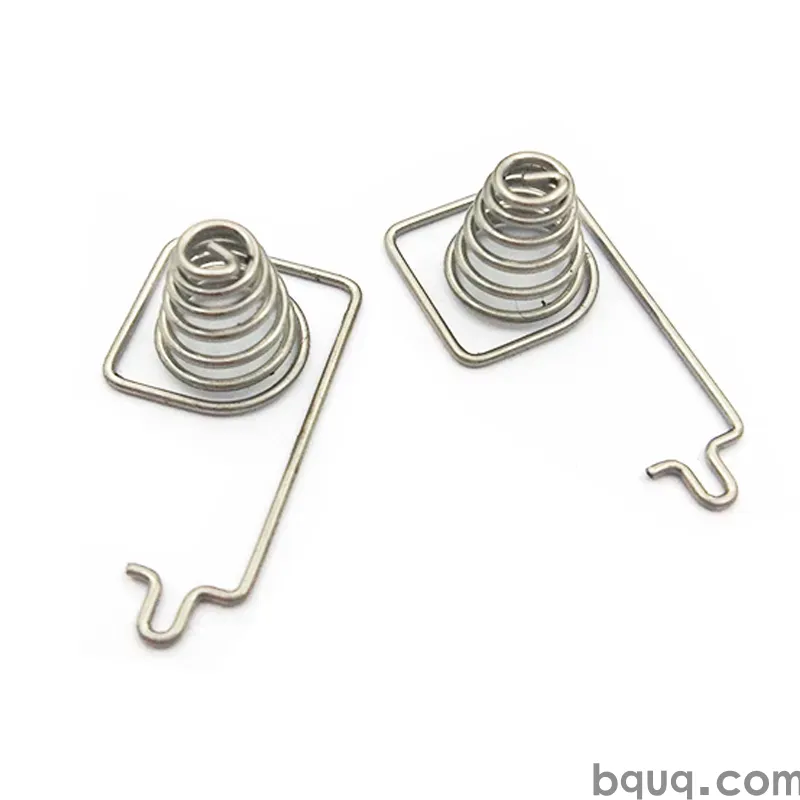

Se stai approvvigionando terminali o contatti stampati, le righe finitura e funzionale hanno un peso extra. La variazione dello spessore della placcatura lungo una bobina può cambiare la forza di inserimento e la resistenza di contatto, quindi il FAI dovrebbe includere letture da più posizioni sulla striscia, non una parte dal centro. La nostra pagina terminali e contatti stampati copre come strutturiamo quella verifica per parti connettore e contatto batteria.

Quante parti dovresti misurare?

Una singola parte non prova nulla su un processo; prova solo che una parte esisteva. Per un FAI significativo, misura un minimo di 30 parti consecutive dallo stesso setup per le caratteristiche critiche e almeno 5-10 parti per l'intero set di dimensioni fumettate. La serie di 30 parti ti dà un quadro di capacità approssimativo — abbastanza per vedere se il processo è centrato o sta derivando verso un limite di tolleranza.

Per programmi ad altissimo volume, una serie più lunga di 100 o più parti è ragionevole sulle due o tre caratteristiche più critiche. Nota che uno studio su 30 pezzi fornisce una stima di capacità indicativa, non un Cpk statisticamente robusto; trattalo come strumento di screening.

Modalità di guasto comuni che un FAI dovrebbe intercettare

Un buon FAI è progettato attorno a ciò che realmente va storto nello stampaggio. I problemi più frequenti che vediamo quando esaminiamo primi articoli in arrivo:

• Gioco dello stampo troppo grande — bordi di taglio strappati, bava eccessiva, finitura del bordo scadente.
• Gioco dello stampo troppo piccolo — taglio secondario, schegge, usura rapida del punzone.
• Pressione di tenuta o molla insufficiente — torsione, camber, angolo di piega incoerente.
• Ritorno elastico non compensato — angoli di piega che derivano fuori tolleranza su materiale ad alta resistenza.
• Errore di avanzamento striscia — deriva del passo progressivo, che causa errore cumulativo di posizione dei fori.
• Disallineamento del pilot — fori fuori centro che passano il FAI su una parte ma falliscono alle estremità della bobina.
• Galling — materiale che si accumula sulla faccia dello stampo, visibile come graffi che peggiorano durante la produzione.
• Variazione di spessore della bobina — dimensioni che passano all'inizio della bobina e falliscono alla fine.

Gli ultimi due sono il motivo per cui il FAI dovrebbe campionare lungo la bobina, non da uno scarto comodo. Se il tuo fornitore misura solo parti dai primi metri, non hai verificato il processo — hai verificato il setup.

Per un approccio sistematico alla diagnosi di questi problemi dopo l'avvio della produzione, vedi risoluzione dei problemi degli stampi.

Come BQUQ esegue l'ispezione del primo articolo

BQUQ gestisce quattro linee di produzione in un'unica fabbrica a Dongguan sotto ISO9001: lavorazioni CNC a ±0,005 mm, stampaggio metalli, molle su misura e produzione di dissipatori di calore. Poiché stampaggio, formatura molle e lavorazione meccanica sono sotto lo stesso tetto, una staffa stampata che necessita di un foro filettato o di un gambo molla formato può essere verificata come assemblaggio completo anziché come parte sciolta — ed è qui che si nascondono la maggior parte degli accumuli di tolleranza tra processi.

Il nostro flusso FAI per una nuova parte stampata:

1. Revisione del disegno — segnaliamo specifiche mancanti di bava, planarità e finitura prima di preventivare.

2. Feedback DFM — raccomandazioni su tolleranze e caratteristiche, di solito entro la finestra di preventivazione di 12 ore lavorative.

3. Costruzione stampo e primo pezzo — parti prelevate da attrezzatura a intento produttivo.

4. FAI dimensionale e visivo — disegno fumettato, risultati misurati, campione conservato.

5. Prova di capacità — 30+ parti consecutive sulle caratteristiche critiche.

6. Approvazione e rilascio — scheda setup bloccata, rapporto sotto controllo revisione, produzione con MOQ flessibile.

Per staffe e hardware di montaggio, il FAI di solito ruota attorno a posizione dei fori, planarità e direzione della bava — le tre cose che decidono se la parte si appoggia a filo e si assembla senza rilavorazione. I dettagli sono sulla nostra pagina staffe e supporti stampati.

Se stai confrontando regioni di approvvigionamento o hai bisogno di una visione più ampia di cosa comporta un programma di stampaggio in Cina, la nostra guida allo stampaggio metalli su misura illustra attrezzature, tempi di consegna e aspettative documentali.

Domande frequenti

D: Quando dovrebbe essere eseguita un'ispezione del primo articolo?

R: Il FAI viene eseguito dopo la costruzione di un nuovo stampo, dopo qualsiasi riparazione dello stampo o sostituzione di inserti che influenzi una caratteristica del disegno, dopo un trasferimento dell'attrezzatura su una pressa diversa e dopo qualsiasi modifica ingegneristica alla parte o al materiale. È anche standard all'inizio di una nuova campagna di produzione se l'attrezzatura è rimasta inattiva per un periodo prolungato. Il principio è semplice: qualsiasi cambiamento che potrebbe spostare una dimensione richiede una nuova verifica prima della spedizione.

D: Quante parti dovrebbero essere misurate in un FAI di stampaggio?

R: Misura l'intero set di dimensioni fumettate su almeno 5-10 parti ed esegui 30 o più parti consecutive per la capacità sulle caratteristiche critiche. Campiona lungo la bobina anziché da una sola posizione, così vengono catturate le variazioni di spessore e tempra. Uno studio su 30 pezzi fornisce una stima di capacità indicativa anziché un Cpk statisticamente robusto, quindi trattalo come strumento di screening e prosegui con SPC continuo.

D: Quale altezza di bava è accettabile su parti in metallo stampato?

R: Non esiste un numero universale — dipende da materiale, spessore, funzione e assemblaggio mating. Per parti in acciaio sottile e ottone, un obiettivo di produzione tipico è un'altezza di bava pari o inferiore a 0,05 mm, ma questo deve essere scritto sul disegno come massimo con il lato bava ammesso dichiarato. Se il disegno dice solo "sbavare", aspettati interpretazioni incoerenti tra fornitori e tra lotti di produzione.

D: Il FAI sostituisce l'ispezione continua?

R: No. Il FAI verifica che il processo sia capace all'inizio; non garantisce che rimanga capace. Gli stampi si usurano, i punzoni si scheggiano e i giochi si aprono durante la produzione. Il FAI dovrebbe essere supportato da un piano di controllo con controlli in-process, campionamento dimensionale periodico e intervalli documentati di manutenzione dello stampo. Per programmi ad alto volume, aggiungi SPC sulle caratteristiche critiche identificate durante la revisione FAI.

D: Qual è la differenza tra FAI e ispezione di layout?

R: Un'ispezione di layout è la misurazione dimensionale completa di ogni caratteristica del disegno. Il FAI è più ampio: combina quella verifica dimensionale con certificazione di materiale e finitura, controlli visivi e funzionali, documentazione di processo e un campione conservato, il tutto eseguito su attrezzatura a intento produttivo. In pratica, il rapporto di layout spesso costituisce la sezione dimensionale del pacchetto FAI e i due vengono presentati insieme.
