Rilavorazione dei gruppi dissipatore di calore: rimozione e riattacco

Rilavorazione dei gruppi dissipatore di calore: rimozione e riattacco

Risposta breve: una rilavorazione riuscita del dissipatore di calore è un processo controllato in tre fasi: separazione assistita dal calore a 60-80 °C, rimozione completa del vecchio materiale interfacciale termico con una panno senza pelucchi imbevuto di solvente, quindi riattacco con TIM fresco e un ciclo di serraggio o polimerizzazione documentato. Prevedere 15-40 minuti per gruppo per un giunto incollato e 5-10 minuti per uno meccanico. La resistenza termica dopo una rilavorazione pulita si attesta tipicamente entro il 5-15% rispetto alla costruzione originale, a condizione che la base del dissipatore non sia piegata e i fori di montaggio non siano spanati. Non riutilizzare mai adesivo termico polimerizzato e non riattaccare mai un dissipatore la cui planarità della base si sia discostata oltre 0,05 mm.

La rilavorazione è la parte del progetto termico che nessuno mette nella scheda tecnica. Eppure ogni ingegnere che ha costruito un prototipo, inseguito un reso sul campo o sostituito un modulo LED a metà progetto prima o poi affronta lo stesso compito: togliere il dissipatore e rimetterlo senza trasformare un pezzo funzionante in scarto.

Questa guida copre la meccanica pratica della rimozione e del riattacco dei dissipatori per i tre tipi di giunto che incontrerete realmente: adesivo termico, nastro termico e fissaggio meccanico con pasta o pad. È scritta per acquirenti B2B, ingegneri di processo e tecnici riparatori che lavorano con dissipatori in alluminio e rame forniti da una fabbrica che esegue anche la lavorazione meccanica.

Perché la rilavorazione dei dissipatori fallisce più spesso di quanto dovrebbe

La maggior parte dei fallimenti di rilavorazione risale a una delle quattro cause principali:

1. Danno termico durante la rimozione. Fare leva su un dissipatore incollato a freddo incrina il die, solleva i pad o delamina un piano di rame del PCB. I giunti adesivi sono forti a taglio e deboli a pelatura, ma la forza che applicate con un cacciavite è pelatura più flessione.

2. Residui lasciati dietro. Vecchio adesivo o pasta essiccata aggiunge uno strato parassita di 0,05-0,3 mm. Già solo questo può raddoppiare la resistenza interfacciale.

3. Superfici di accoppiamento contaminate o ossidate. Oli delle dita, residui siliconici e ossido di alluminio aumentano tutti la resistenza di contatto.

4. Forza di serraggio persa. Clip a molla riutilizzate, viti allungate o fori rifilettati riducono la pressione di contatto al di sotto del punto di progetto.

Se controllate tutti e quattro, la rilavorazione è un'operazione di routine. Se non ne controllate nessuno, ottenete un'unità che supera un rapido test di accensione e fallisce all'ora 200.

Quali sono i tipi di giunto e come si separa ciascuno?

La regola pratica: maggiore è la resistenza del legame, più calore serve e più lentamente bisogna procedere. La velocità è ciò che rompe i pezzi.

Dissipatori incollati con adesivo

Gli adesivi termici strutturali sono progettati per resistere a vibrazioni e cicli termici per anni. È esattamente questo che li rende difficili da rimuovere. L'approccio praticabile è portare il giunto a 60-80 °C: abbastanza caldo da ammorbidire il polimero, abbastanza freddo da restare ben al di sotto di qualsiasi soglia di rifusione della saldatura o di danno ai componenti. Una piastra calda sotto la scheda è più delicata di una pistola termica sopra, perché riscalda l'intero giunto in modo uniforme invece di creare un punto caldo sul dissipatore.

Una volta caldo, applicate un lento movimento torsionale invece di una leva sollevante. La torsione sollecita il legame a taglio, dove gli adesivi sono prevedibili. Se il giunto resiste, aggiungete calore e aspettate: non aggiungete forza.

Nastro termico e pad a cambiamento di fase

Questi sono i giunti più amichevoli. Riscaldare a 50-60 °C, quindi pelare con un angolo ridotto usando un cuneo di plastica. Gli utensili metallici graffiano la base e creano un punto di concentrazione degli sforzi che in seguito si manifesta come sito di innesco di cricche. Una volta rimosso il nastro, entrambe le superfici necessitano di una pulizia con solvente: gli adesivi sensibili alla pressione lasciano una pellicola appiccicosa che non condurrà il calore.

Dissipatori fissati meccanicamente

Il caso più semplice, e quello in cui le persone diventano pigre. Rilasciate gli elementi di fissaggio secondo uno schema diagonale, non in sequenza, per non piegare la base. Annotate le condizioni della clip o della molla prima di rimuoverla. Una molla che ha subito una deformazione permanente non fornirà la pressione di contatto originale se riutilizzata.

Come si pulisce l'interfaccia senza danneggiare le superfici?

La pulizia è dove si vince o si perde la qualità della rilavorazione. L'obiettivo è una superficie visivamente uniforme, asciutta e priva di qualsiasi pellicola.

Due dettagli contano più della marca del solvente. Primo, usate un panno nuovo per ogni passaggio: pulire con un panno contaminato non fa altro che ridistribuire l'olio siliconico. Secondo, non toccate la superficie pulita con le dita nude. Gli oli della pelle sono un vero contaminante interfacciale, e un'impronta digitale sulla base di un dissipatore è misurabile in termini di resistenza termica.

Per i dissipatori in rame, tenete presente che le superfici in rame si ossidano più rapidamente dell'alluminio dopo la pulizia. Se non riattaccate entro un'ora, conservate il pezzo in un sacchetto sigillato.

Come si riattacca correttamente un dissipatore?

Il riattacco segue la stessa logica della costruzione originale, con un vincolo in più: potreste lavorare con un dissipatore che ha già subito cicli termici.

Scegliere il materiale interfacciale giusto

• Pasta termica — migliori prestazioni, richiede forza di serraggio, non adatta a riempire spazi superiori a 0,1 mm.
• Pad termico — tollera le variazioni superficiali, facile da rilavorare di nuovo, prestazioni inferiori alla pasta.
• Materiale a cambiamento di fase — buon compromesso, si comporta come la pasta alla temperatura di esercizio e si maneggia come un pad durante l'assemblaggio.
• Adesivo termico — solo quando il fissaggio meccanico è impossibile. Trattatelo come una decisione irreversibile.

Controllare lo spessore del giunto

Più sottile è meglio, fino a un certo punto. Uno spessore di pasta di 0,025-0,075 mm è un obiettivo ragionevole per una superficie lavorata. Più materiale non significa più conduzione: significa più resistenza di massa. Per gli adesivi, seguite lo spessore specificato dal produttore; comprimere troppo il giunto può impoverire il legame e creare vuoti.

Ripristinare la forza di serraggio

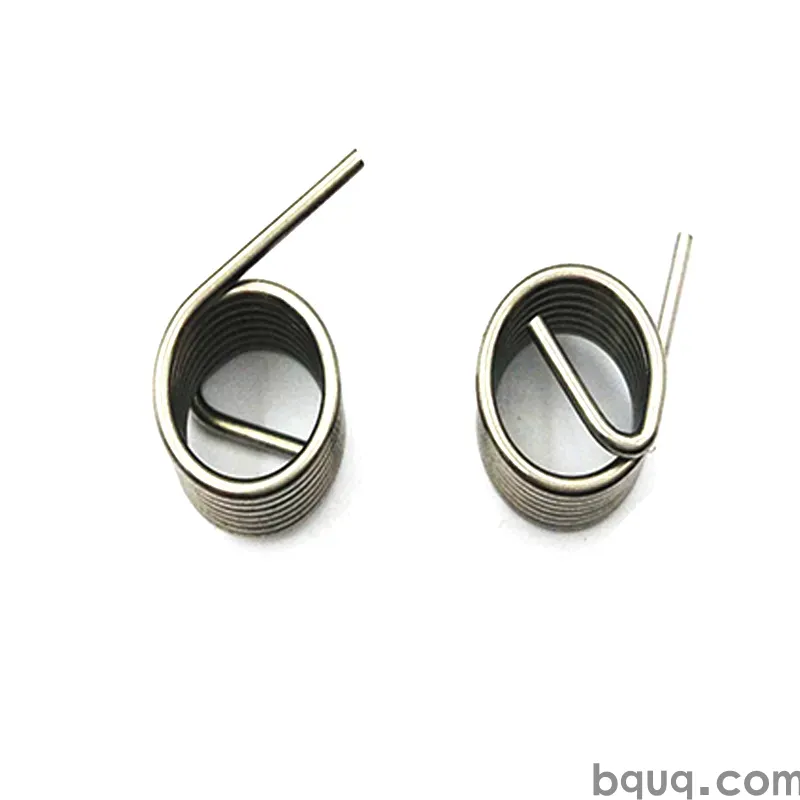

Se il progetto originale utilizzava clip a molla o viti, sostituite l'hardware consumabile. Viti riutilizzate con filetti deformati non manterranno la coppia. Molle riutilizzate potrebbero essersi allentate. Dove un dissipatore è lavorato a CNC con fori filettati, controllate le condizioni del filetto prima del riassemblaggio: un foro spanato in una base di alluminio è un comune incidente di rilavorazione, ed è riparabile con un helicoil ma non con una vite più lunga.

Polimerizzare e verificare

I giunti adesivi necessitano del ciclo di polimerizzazione completo specificato. Un giunto parzialmente polimerizzato può superare un test funzionale e poi fallire sotto cicli termici. Dopo la polimerizzazione, verificate con una breve prova termica: fate funzionare il gruppo alla potenza nominale e confermate che il delta case-ambiente corrisponda alla vostra linea di base. Un aumento superiore al 15% rispetto alla costruzione originale significa che qualcosa nello stack-up non va.

Quando la rilavorazione non vale la pena?

La rilavorazione è una decisione di costo oltre che tecnica. Lasciate perdere quando:

• La base del dissipatore è piegata o il campo di alette è schiacciato. La raddrizzatura delle alette raramente ripristina l'area superficiale originale in modo prevedibile.
• Il substrato presenta pad sollevati, giunti di saldatura incrinati o rame delaminato. State riparando il dissipatore, non la scheda.
• Il giunto era saldato o sinterizzato. La rilavorazione sul campo non è praticabile.
• Il pezzo è un profilo estruso a basso costo per cui una sostituzione costa meno di un'ora di tempo del tecnico.

Per gruppi di alto valore — dissipatori con anima in rame, unità a camera di vapore o basi lavorate a CNC su misura con specifiche di planarità strette — la rilavorazione è quasi sempre la scelta economica migliore. Un dissipatore lavorato a CNC sostitutivo con specifica di planarità della base di ±0,005 mm richiede tempo di lavorazione reale; recuperarne uno buono richiede venti minuti.

Progettare fin dall'inizio per la rilavorabilità

Se il vostro prodotto verrà mai sottoposto a manutenzione, progettate il giunto in modo che si separi. Misure pratiche:

• Preferite il fissaggio meccanico all'adesivo ovunque il budget termico lo consenta.
• Se l'adesivo è necessario, specificate una qualità rilavorabile con una temperatura di rammollimento definita e documentatela nel disegno di assemblaggio.
• Mantenete accessibile la base del dissipatore: nessun cordolo di adesivo che scorre sotto un componente sporgente.
• Specificate planarità e finitura superficiale sul disegno in modo che un pezzo di ricambio si adatti davvero. Una tolleranza di planarità della base di 0,05 mm sull'area di contatto è un valore predefinito ragionevole per un'interfaccia lavorata.
• Standardizzate su un'unica famiglia di TIM in tutta la linea di prodotti, così i tecnici tengono in magazzino un solo solvente e un solo materiale di ricambio.

Queste scelte non costano nulla in fase di progettazione e fanno risparmiare ore sul campo. Fanno anche la differenza tra un programma di riparazione che funziona e uno che spedisce silenziosamente unità marginali. La nostra guida al pump-out del TIM copre il modo di guasto correlato in cui il materiale interfacciale migra fuori dal giunto nel corso dei cicli termici: vale la pena leggerla insieme a questa, perché un giunto rilavorato con la pasta sbagliata farà pump-out più rapidamente dell'originale.

Approvvigionamento di dissipatori di ricambio per programmi di rilavorazione

Quando il volume di rilavorazione è sufficientemente alto, acquistare dissipatori di ricambio in piccoli lotti è spesso più economico che recuperare quelli vecchi. È qui che conta un MOQ flessibile. Una fabbrica che produce dissipatori estrusi su profili standard può spesso fornire rapidamente un lotto di ricambio, mentre un dissipatore personalizzato con uno schema di fori specifico e specifiche di planarità necessita di una breve finestra di setup.

Due cose da specificare su qualsiasi ordine di ricambio, specialmente per un programma di rilavorazione:

1. Planarità della base e finitura superficiale, misurate sull'area di contatto, non sull'intera base.

2. Compatibilità del materiale interfacciale — se l'originale utilizzava un pad a cambiamento di fase, non sostituite con pasta senza rivalidare il budget termico.

Anche l'ispezione in entrata è importante qui. Il nostro articolo sull'ispezione qualità dei dissipatori copre i controlli che individuano un lotto difettoso prima che raggiunga la linea di assemblaggio. Per i gruppi a base di rame, dissipatori con anima in rame spiega dove il costo extra vi dà prestazioni e dove no.

Domande frequenti

D: Un dissipatore incollato con adesivo termico può essere rimosso senza danneggiare la scheda?

R: Sì, se riscaldate il giunto a 60-80 °C e lo sollecitate a taglio invece che a pelatura. Una piastra calda sotto la scheda fornisce un riscaldamento più uniforme di una pistola termica. La torsione lenta funziona; fare leva con un cacciavite di solito no. Il dissipatore stesso è quasi sempre riutilizzabile dopo la pulizia, ma il lato PCB dipende da quanta forza avete applicato e da quanto bene era supportata la scheda.

D: Quanto degradano le prestazioni termiche dopo un ciclo di rilavorazione?

R: Tipicamente una resistenza interfacciale superiore del 5-15% rispetto a una costruzione originale pulita, presupponendo la rimozione completa dei residui, TIM fresco e forza di serraggio ripristinata. Un degrado superiore al 15% di solito indica una superficie contaminata, una base piegata o una pressione di serraggio persa, piuttosto che la rilavorazione stessa. Misurate il delta case-ambiente alla potenza nominale e confrontatelo con la vostra linea di base per confermare.

D: Posso riutilizzare il vecchio pad termico o la pasta?

R: No. L'adesivo polimerizzato non si riattaccherà correttamente, e la pasta o il pad usati hanno già perso i volatili e sono stati contaminati da polvere e particelle di ossido. Riutilizzarli è la singola causa più comune di fallimento al test termico di un gruppo rilavorato. Il materiale interfacciale è un consumabile: mettete in budget materiale fresco per ogni ciclo di rilavorazione.

D: Quale solvente devo usare per pulire le superfici del dissipatore?

R: L'alcol isopropilico al 90% o superiore è la scelta standard ed è sicuro per alluminio, rame e la maggior parte delle finiture PCB. I detergenti specifici per TIM funzionano bene sui residui siliconici. Evitate l'acetone su superfici verniciate o anodizzate e su molte plastiche. Usate un panno nuovo senza pelucchi per ogni passaggio e non toccate la superficie pulita a mani nude.

D: Come faccio a sapere se un dissipatore è troppo danneggiato per essere rilavorato?

R: Rifiutatelo se la base è piegata oltre 0,05 mm di deviazione di planarità sull'area di contatto, se le alette sono schiacciate su una porzione significativa del campo, se i fori di montaggio sono spanati oltre una riparazione del filetto o se la base mostra cricche. Per profili estrusi a basso costo, confrontate il costo di sostituzione con il tempo del tecnico: di solito vince la sostituzione.
