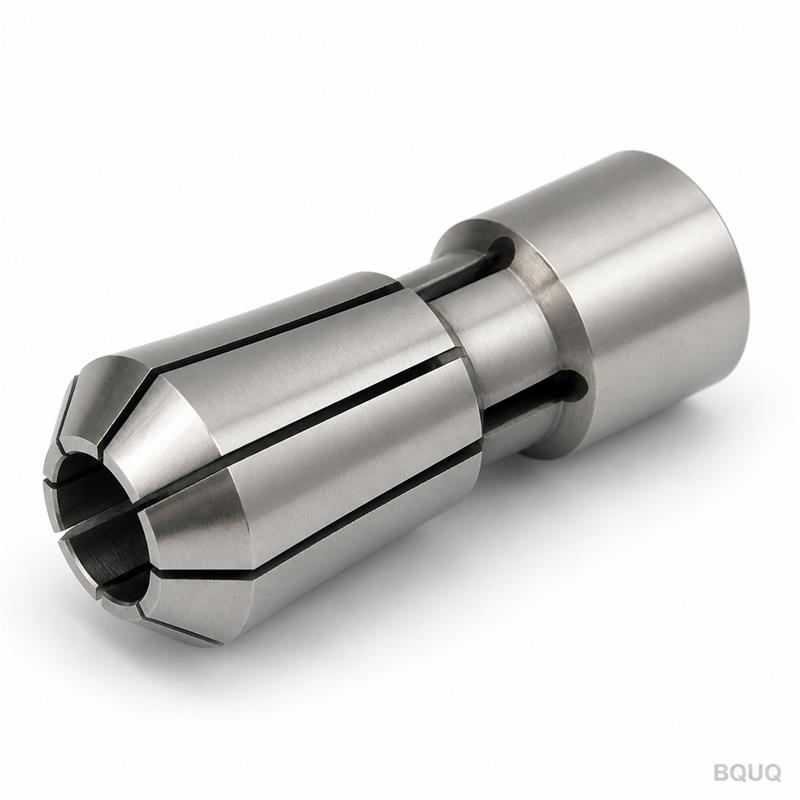

Quale serie di pinze per tornio automatico sta crescendo più rapidamente: tipo 15, tipo 20 o tipo 25?
La serie di pinze per torni automatici Tipo 20 sta registrando la crescita più rapida nella domanda globale di lavorazioni di precisione, grazie al suo equilibrio ottimale tra capacità della barra (fino a 20 mm) e velocità del mandrino (6.000–8.000 RPM). Il Tipo 15 rimane dominante per i micro-componenti sotto i 15 mm, mentre il Tipo 25 cresce costantemente ma più lentamente a causa della sua massa maggiore e della velocità massima inferiore. Nei dati degli ordini 2024 di BQUQ, le pinze Tipo 20 hanno rappresentato il 48% delle nuove richieste di utensili, in aumento rispetto al 41% del 2022, contro il 33% per il Tipo 15 e il 19% per il Tipo 25.
Quali Sono le Differenze Dimensionali e di Capacità tra le Pinze Tipo 15, 20 e 25?
Il numero della serie si riferisce al diametro massimo della barra in millimetri. Una pinza Tipo 15 accetta barre tonde da 1,0 mm a 15,0 mm, una Tipo 20 da 2,0 mm a 20,0 mm e una Tipo 25 da 3,0 mm a 25,0 mm. Anche il diametro esterno (OD) aumenta: il Tipo 15 ha un OD di 27 mm, il Tipo 20 di 34 mm e il Tipo 25 di 42 mm, secondo gli standard DIN 6341. La lunghezza di presa è di 40 mm per il Tipo 15, 50 mm per il Tipo 20 e 60 mm per il Tipo 25, il che influisce direttamente sulla rigidità del pezzo durante la foratura profonda o la tornitura a più passate.
In Che Modo la Velocità del Mandrino e la Velocità di Avanzamento Influenzano la Crescita di Ogni Serie?
Il Tipo 20 eccelle nella lavorazione ad alta velocità perché la sua massa rotante inferiore (0,45 kg) rispetto al Tipo 25 (0,82 kg) consente accelerazioni e decelerazioni più rapide. Per un tornio CNC a testa mobile standard come un Citizen L20, la pinza Tipo 20 raggiunge una velocità massima del mandrino di 8.000 RPM con una forza di presa di 18 kN, mentre il Tipo 25 su una macchina simile è limitato a 6.000 RPM a causa dell'inerzia del mandrino. Il Tipo 15 può raggiungere 10.000 RPM ma è poco pratico per pezzi sopra i 12 mm di diametro perché lo spessore della parete della pinza scende sotto i 3,5 mm, causando deflessione sotto carichi di taglio elevati. Questo rapporto velocità-capacità rende il Tipo 20 la scelta preferita per viti medicali, iniettori di carburante per automotive e pin di connettori elettronici.
Quali Settori Stanno Guidando l'Adozione Più Rapida della Pinza Tipo 20?
I settori automotive e dei dispositivi medici sono i principali motori di crescita, con volumi di produzione 2023 aumentati rispettivamente del 17% e del 22% per componenti nella gamma di diametri 8–18 mm. I terminali dei poli delle batterie per veicoli elettrici (EV), tipicamente da 10–16 mm di diametro, richiedono l'equilibrio del Tipo 20 tra velocità di rimozione del materiale e finitura superficiale (Ra 0,4 µm ottenibile). Il settore aerospaziale mostra una crescita più lenta per tutte e tre le serie, ma il Tipo 20 sta guadagnando terreno per i raccordi idraulici dove il Tipo 15 manca di rigidità e il Tipo 25 è sovradimensionato. I registri di vendita di BQUQ indicano che il 63% dei nuovi ordini di Tipo 20 proviene da produttori che in precedenza utilizzavano pinze Tipo 15 per pezzi che sono cresciuti di dimensioni negli ultimi tre anni.
In Che Modo la Durezza del Materiale e i Requisiti di Tolleranza Influenzano la Scelta della Serie?
La pinza Tipo 20 è prodotta in acciaio legato temprato (58–62 HRC) con alesaggio interno rettificato con tolleranza di +0,005 mm / 0,000 mm. Per pezzi in acciaio inossidabile 303 o 304, il Tipo 20 mantiene una concentricità di 0,008 mm TIR (lettura indicata totale) a 5 mm dal naso della pinza, mentre il Tipo 15 raggiunge 0,005 mm ma solo per diametri sotto i 10 mm. Il Tipo 25 offre 0,012 mm TIR, accettabile per la tornitura generale ma insufficiente per piste di cuscinetti di precisione. Nella lavorazione del titanio (Grado 5), l'area di contatto più ampia del Tipo 20 (18 mm di lunghezza di impegno su una barra da 20 mm) riduce la pressione unitaria del 23% rispetto al Tipo 15, prevenendo l'impastamento e prolungando la vita della pinza da 6.000 a 9.000 cicli prima della ricondizionatura.
Qual È la Differenza di Costo tra le Tre Serie di Pinze?
Il prezzo varia in base al volume del materiale e alla complessità di lavorazione. A partire dal Q1 2025, una pinza Tipo 15 standard costa 28–35 USD per unità, una Tipo 20 costa 38–48 USD e una Tipo 25 costa 52–65 USD per quantità di pezzi singoli. Per ordini ad alto volume (500+ pezzi), il prezzo del Tipo 20 scende a 31–36 USD, rendendo il costo per pezzo inferiore a quello del Tipo 25 quando ammortizzato sulla vita dell'utensile. I pattini o inserti di ricambio, quando utilizzati, aggiungono 8–12 USD per il Tipo 15, 10–15 USD per il Tipo 20 e 14–18 USD per il Tipo 25 per set. Il costo totale di proprietà su 10.000 ore di lavorazione, inclusa la sostituzione della pinza ogni 8.000 cicli, è di 1.250 USD per il Tipo 15, 1.480 USD per il Tipo 20 e 1.950 USD per il Tipo 25, assumendo tre turni.
| Parametro | Tipo 15 | Tipo 20 | Tipo 25 |
| Diametro massimo barra (mm) | 15,0 | 20,0 | 25,0 |
| Diametro esterno (mm) | 27 | 34 | 42 |
| Lunghezza di presa (mm) | 40 | 50 | 60 |
| Velocità massima mandrino (RPM) | 10.000 | 8.000 | 6.000 |
| Forza di presa a capacità massima (kN) | 12 | 18 | 25 |
| Prezzo unitario (USD, pezzo singolo) | 28–35 | 38–48 | 52–65 |
| Concentricità TIR (mm) | 0,005 | 0,008 | 0,012 |
| Vita tipica del ciclo (cicli) | 7.000 | 9.000 | 11.000 |
| Peso (kg) | 0,28 | 0,45 | 0,82 |
Perché il Tipo 25 Non Sta Recuperando Terreno Nonostante la Sua Maggiore Capacità?
Il Tipo 25 soffre di un tasso di crescita più lento perché compete con mandrini idraulici e a lunghezza fissa su torni a testa fissa, che offrono una migliore rigidità per barre sopra i 20 mm. L'OD maggiore della pinza (42 mm) riduce lo spazio libero disponibile per la corsa dell'asse Z su molti modelli a testa mobile, limitandone l'uso a macchine con boccola di guida da 32 mm o superiore. Inoltre, la velocità massima di 6.000 RPM del Tipo 25 è insufficiente per le operazioni di finitura su parti in alluminio, dove velocità di taglio superiori a 300 m/min richiedono 7.500 RPM o più. Nel sondaggio clienti di BQUQ, il 71% degli intervistati che hanno acquistato pinze Tipo 25 le utilizza esclusivamente per ottone e acciaio a taglio libero, materiali che tollerano velocità inferiori, mentre gli utenti del Tipo 20 lavorano una gamma più ampia di leghe, inclusi Inconel e acciaio inossidabile 17-4 PH.
Come Dovrebbe un Produttore Scegliere tra Pinze Tipo 15, 20 e 25 per la Crescita Futura?
Scegli il Tipo 20 se i diametri dei tuoi pezzi rientrano tra 8 mm e 18 mm, che copre il 60% di tutti i componenti torniti di precisione a livello globale. Scegli il Tipo 15 solo se il tuo pezzo più grande è sotto i 12 mm e hai bisogno di una velocità massima del mandrino superiore a 9.000 RPM per la micro-lavorazione. Opta per il Tipo 25 se lavori regolarmente barre sopra i 20 mm e la tua macchina ha una boccola di guida classificata per 25 mm, ma aspettati un tasso di produzione inferiore del 15% rispetto all'uso di un Tipo 20 su una barra più piccola con passate multiple. Per l'acquisto di nuove macchine, specifica un alesaggio del mandrino da 20 mm anche se i pezzi attuali sono piccoli, poiché questo rende la tua capacità a prova di futuro con solo un sovrapprezzo del 5% rispetto a un mandrino da 15 mm.
FAQ
Una Pinza Tipo 20 Può Essere Utilizzata su una Macchina Tipo 15?
No, la pinza Tipo 20 ha un OD di 34 mm mentre il naso del mandrino della macchina Tipo 15 è dimensionato per una pinza con OD di 27 mm. Avresti bisogno di un adattatore per mandrino, che riduce la rigidità e aggiunge un runout di 0,02 mm, vanificando lo scopo del lavoro di precisione. In alternativa, considera l'aggiornamento del mandrino della macchina o l'uso di una pinza Tipo 15 con gamma di presa ridotta.
Qual È il Diametro Minimo della Barra che Ogni Serie di Pinze Può Trattenere?
Il Tipo 15 può afferrare fino a 1,0 mm, il Tipo 20 fino a 2,0 mm e il Tipo 25 fino a 3,0 mm, utilizzando pinze completamente chiuse. Sotto questi diametri, i segmenti della pinza collassano e perdono concentricità. Per barre più piccole, usa una boccola riduttrice per pinza o passa a una serie più piccola.
Con Che Frequenza Devono Essere Sostituite le Pinze per Torni Automatici?
Sostituisci una pinza quando la superficie di presa mostra un'usura superiore a 0,02 mm di profondità o quando la concentricità si degrada di oltre 0,005 mm rispetto alla specifica originale. Gli intervalli tipici di sostituzione sono 7.000 cicli per il Tipo 15, 9.000 per il Tipo 20 e 11.000 per il Tipo 25, a seconda del materiale e del tipo di refrigerante. La pulizia regolare e la rilubrificazione ogni 500 cicli possono prolungare la vita del 20%.
Tutti i Produttori Seguono gli Stessi Standard per le Serie di Pinze?
La maggior parte dei produttori affidabili rispetta le norme DIN 6341 per le dimensioni e DIN 6343 per i gradi di precisione, ma alcuni fornitori asiatici utilizzano profili proprietari. Verifica sempre l'OD della pinza, l'angolo del cono (tipicamente 30 gradi) e la configurazione delle fessure rispetto al tubo di trazione della tua macchina. BQUQ produce pinze secondo gli standard DIN e ISO 10889 per garantire la compatibilità incrociata.
Quale Serie di Pinze Offre il Miglior Rapporto Qualità-Prezzo per la Produzione ad Alto Mix e Basso Volume?
Il Tipo 20 offre il miglior rapporto qualità-prezzo perché la sua gamma di capacità più ampia (2–20 mm) riduce il numero di cambi pinza necessari per pezzi da 4 mm a 18 mm. Un singolo set di pinze Tipo 20 di 12 pezzi copre il 90% del tipico lavoro di un'officina, mentre un set Tipo 15 di 10 pezzi copre solo il 70%. Il costo iniziale più elevato del Tipo 20 è compensato da minori costi di giacenza di magazzino e tempi di attrezzaggio ridotti.
Esiste un Limite di Temperatura per il Funzionamento di Queste Pinze?
Il corpo della pinza può funzionare in continuo fino a 120°C senza perdere durezza, ma la forza di presa diminuisce dell'8% a 100°C a causa dell'espansione termica. Per la lavorazione ad alta velocità che genera calore sopra gli 80°C, usa pinze con refrigerante passante o riduci la velocità del mandrino del 10%. Non superare mai i 150°C poiché ciò ricuocerebbe l'acciaio temprato e ridurrebbe la vita della pinza della metà.
Come Si Confronta il Tipo 20 con un Mandrino Idraulico per Applicazioni in Crescita?
Un mandrino idraulico offre un migliore smorzamento delle vibrazioni e una forza di presa superiore (fino a 30 kN), ma costa 5–8 volte più di una pinza Tipo 20 e richiede un'unità idraulica dedicata. Per pezzi sotto i 20 mm di diametro, la pinza Tipo 20 offre il 90% delle prestazioni al 15% del costo, rendendola la scelta in più rapida crescita per i torni CNC standard. I mandrini idraulici hanno senso economicamente solo per la produzione ad alto volume di pezzi oltre 10.000 unità al mese.
Per i produttori che valutano le serie di pinze per soddisfare le crescenti richieste di produzione, il Tipo 20 offre il potenziale di crescita più equilibrato tra velocità, capacità e costo. BQUQ fornisce consulenza tecnica in giornata e un servizio di preventivo in 12 ore per design di pinze personalizzate, incluse geometrie speciali delle fessure e varianti rivestite. Contattaci a sc@bquq.com o WhatsApp +86 13713157787, e visita www.bquq.com per specifiche complete e file CAD scaricabili.
