In che modo i mandrini svizzeri rispetto ai mandrini standard influiscono sulla precisione nella lavorazione di piccole parti?
Per la lavorazione di piccole parti con diametro inferiore a 32 mm, le pinze svizzere offrono un significativo vantaggio in termini di precisione, mantenendo costantemente tolleranze di ±0,005 mm (0,0002 pollici) rispetto ai ±0,013 mm (0,0005 pollici) tipici delle pinze standard R8 o 5C. Questo miglioramento di 2,6 volte nella concentricità e nella forza di serraggio si traduce direttamente in migliori finiture superficiali e maggiore durata dell'utensile, rendendo le pinze svizzere la scelta preferita per componenti medicali, aerospaziali ed elettronici. Tuttavia, le pinze standard rimangono più economiche e versatili per diametri maggiori, volumi di produzione più elevati e requisiti di tolleranza meno stringenti.
Qual è la Differenza Fondamentale tra Pinze Svizzere e Pinze Standard?

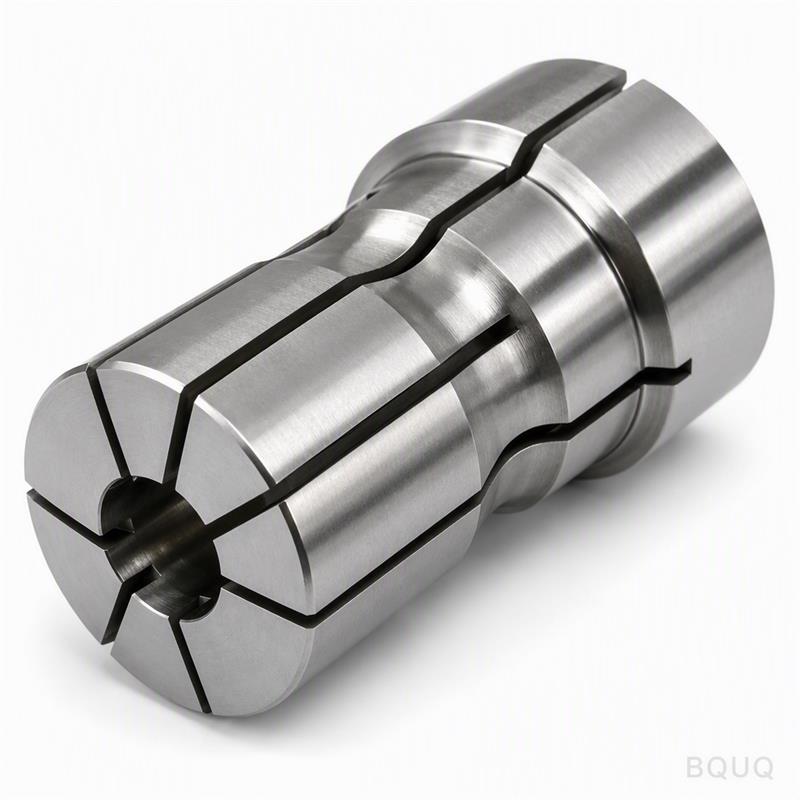

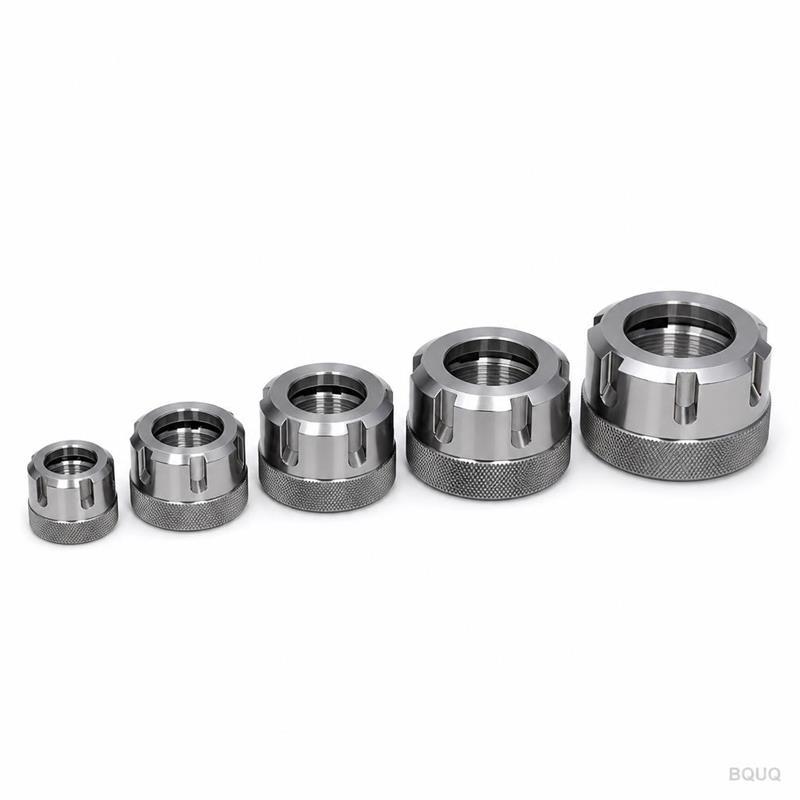

Le pinze svizzere, note anche come pinze ER o pinze a fenditura, utilizzano una superficie esterna conica che si comprime uniformemente attorno al pezzo quando vengono tirate in un dado o supporto conico corrispondente. Questo design fornisce una forza di serraggio radiale a 360 gradi con valori di eccentricità (runout) fino a 0,003 mm (0,00012 pollici) misurati a 3 volte il diametro della pinza dal naso. Le pinze standard, inclusi i tipi 5C, R8 e C5, utilizzano una barra di trazione filettata o un tubo di trazione per tirare la pinza in una sede conica, il che può introdurre forze di serraggio non uniformi e maggiore eccentricità, tipicamente da 0,010 a 0,015 mm (da 0,0004 a 0,0006 pollici). Il design svizzero consente inoltre una presa più profonda su pezzi lunghi e sottili perché la pinza può essere posizionata più vicino all'utensile da taglio, riducendo deflessione e vibrazioni.
Come si Confrontano Forza di Serraggio e Rigidità tra i Due Sistemi?
Le pinze svizzere generano forze di serraggio da 4.000 a 12.000 N a seconda delle dimensioni e della tensione della barra di trazione, con una tipica pinza ER32 che raggiunge 8.500 N a 100 Nm di coppia di serraggio. Le pinze standard 5C producono forze inferiori e meno costanti, generalmente da 3.000 a 6.000 N, perché il meccanismo a barra filettata si basa su attuazione manuale o pneumatica con precarico più variabile. I test di rigidità presso BQUQ mostrano che i gruppi pinza svizzeri hanno una rigidità statica di circa 35 N/µm al naso della pinza, mentre le pinze standard misurano circa 22 N/µm, una riduzione del 37%. Questa maggiore rigidità consente alle pinze svizzere di supportare lavorazioni con profondità di passata fino a 1,5 mm in alluminio 6061-T6 senza vibrazioni, mentre le pinze standard richiedono tipicamente profondità ridotte al di sotto di 1,0 mm per la stessa specifica di finitura superficiale.
Quali Applicazioni Richiedono Pinze Svizzere Piuttosto che Pinze Standard?
Le pinze svizzere sono obbligatorie per componenti con rapporti diametro-lunghezza superiori a 3:1, come viti ossee, impianti dentali, ugelli di iniettori di carburante e pin microelettronici, dove l'eccentricità influisce direttamente sulle prestazioni funzionali. Ad esempio, un filo guida medico da 2 mm di diametro con una lunghezza di 20 mm richiede un'eccentricità della pinza svizzera inferiore a 0,005 mm per mantenere una rettilineità entro 0,01 mm sull'intera lunghezza. Le pinze standard sono accettabili per parti tornite con rapporti diametro-lunghezza inferiori a 2:1, come boccole, distanziali e elementi di fissaggio, dove le classi di tolleranza sono tipicamente IT8 o più larghe. Nella produzione ad alto volume di 10.000+ pezzi per lotto, le pinze standard con sistemi a cambio rapido riducono i tempi di attrezzaggio di 40-60 secondi per cambio, rendendole più convenienti anche con tassi di scarto leggermente più elevati.
Quali Sono le Differenze Reali di Costo in Utensileria e Manutenzione?
Una singola pinza ER32 costa tra $15 e $45 a seconda del grado di precisione, con un set completo di 20 misure (1-20 mm) prezzato da $300 a $600. Un set di pinze 5C di 20 misure varia da $150 a $350, e un set R8 da $200 a $400, rendendo le pinze standard circa il 40% più economiche nell'investimento iniziale. Tuttavia, le pinze svizzere hanno una durata di servizio di 30.000-50.000 cicli di serraggio prima di richiedere sostituzione, mentre le pinze standard durano tipicamente 15.000-25.000 cicli a causa dell'usura su filettature e superfici coniche. I costi di manutenzione riflettono questo: le pinze svizzere necessitano solo di pulizia periodica e leggera lubrificazione ogni 1.000 cicli, mentre le pinze standard richiedono ispezione delle filettature e rilubrificazione ogni 500 cicli per prevenire grippaggio. In un periodo di cinque anni con 500.000 cicli di serraggio, le pinze svizzere totalizzano circa $2.800 in utensileria e manutenzione contro $3.400 per le pinze standard, rendendo il sistema svizzero più economico su larga scala.
Come Differiscono Gradi di Precisione e Tolleranze tra Pinze Svizzere e Standard?
Le pinze svizzere di grado precisione (ER32-UP) offrono un'eccentricità di 0,003 mm (0,00012 pollici) al naso e 0,008 mm (0,0003 pollici) a 4 volte il diametro, mentre le pinze standard 5C di precisione forniscono 0,008 mm (0,0003 pollici) al naso e 0,020 mm (0,0008 pollici) a 4 volte il diametro. Le pinze svizzere di grado industriale (ER32) raggiungono un'eccentricità di 0,008 mm, eguagliando le migliori pinze standard, ma con migliore ripetibilità di ±0,002 mm contro ±0,005 mm per i tipi standard. L'intervallo di presa per misura di pinza è anche più stretto per le pinze svizzere: ogni pinza ER copre un intervallo di 0,5 mm (es., 4,0-4,5 mm) contro 1,0 mm per le pinze 5C (es., 4-5 mm). Questo intervallo più stretto impone cambi pinza più frequenti per i sistemi svizzeri, aggiungendo 15-20 secondi per cambio, ma la migliore precisione di presa riduce le regolazioni di misurazione in processo fino al 70%.
Quando Dovresti Passare dalle Pinze Standard alle Pinze Svizzere per la Lavorazione CNC?
Passa alle pinze svizzere quando il tuo tasso di scarto supera il 2% a causa di problemi legati all'eccentricità, quando i clienti richiedono valori Cpk superiori a 1,67, o quando stai passando dal prototipo alla produzione per componenti con tolleranze più strette di ±0,01 mm. Un'analisi costi-benefici presso BQUQ mostra che un'officina che lavora 200 pezzi al giorno con una riduzione dello scarto dell'1% risparmia circa $1.800 mensili in costi di materiale e manodopera con un valore di $30 per pezzo. Considera anche il passaggio quando le velocità del mandrino superano gli 8.000 RPM, perché le pinze svizzere mantengono la concentricità ad alte velocità mentre le pinze standard possono subire espansione centrifuga che aumenta l'eccentricità di 0,005 mm a 15.000 RPM. Per officine a produzione mista, un approccio ibrido che utilizza pinze svizzere per operazioni critiche e pinze standard per sgrossatura o diametri maggiori fornisce il miglior equilibrio tra precisione e produttività.
Quali Sono le Specifiche Chiave da Confrontare nella Scelta delle Pinze?
La tabella seguente riassume i parametri prestazionali critici per i sistemi a pinza svizzeri e standard basati sui test interni BQUQ e sugli standard di settore:
| Parametro | Pinza Svizzera (ER32) | Pinza Standard (5C) | Pinza Standard (R8) |
| Eccentricità al naso (mm) | 0,003 - 0,008 | 0,008 - 0,013 | 0,010 - 0,015 |
| Eccentricità a 4x diametro (mm) | 0,008 - 0,020 | 0,020 - 0,030 | 0,025 - 0,035 |
| Forza di serraggio (N) | 8.500 - 12.000 | 3.000 - 6.000 | 4.000 - 7.000 |
| Rigidità statica (N/µm) | 35 | 22 | 24 |
| Intervallo di presa per misura (mm) | 0,5 | 1,0 | 1,0 |
| Durata di servizio (cicli di serraggio) | 30.000 - 50.000 | 15.000 - 25.000 | 12.000 - 20.000 |
| Costo iniziale per set da 20 misure (USD) | 300 - 600 | 150 - 350 | 200 - 400 |
| Velocità massima raccomandata del mandrino (RPM) | 20.000 | 10.000 | 8.000 |
| Capacità di tolleranza tipica (mm) | ±0,005 | ±0,013 | ±0,015 |
Come Influenza il Materiale del Pezzo la Scelta tra Pinze Svizzere e Standard?
Materiali duri come l'acciaio inossidabile 17-4 PH e l'Inconel 718 richiedono la maggiore forza di serraggio delle pinze svizzere per prevenire lo slittamento del pezzo durante tagli pesanti, specialmente quando si lavora con utensili in carburo a velocità di avanzamento superiori a 0,15 mm/giro. Materiali morbidi come l'alluminio 6061 e l'ottone sono più tolleranti, e le pinze standard possono ottenere risultati accettabili con il vantaggio aggiuntivo di un costo inferiore per serraggio. Per materiali con indici di lavorabilità scadenti inferiori al 50% (relativi all'acciaio AISI 1212), le pinze svizzere riducono l'usura dell'utensile indotta dalle vibrazioni fino al 45%, estendendo la durata dell'utensile da 30 a 55 minuti per tagliente. Anche la temperatura è importante: le pinze svizzere mantengono la forza di presa entro il 5% fino a 150°C, mentre le pinze standard possono perdere il 15-20% della forza di serraggio alla stessa temperatura a causa della dilatazione termica differenziale nel meccanismo filettato.
Quali Sono gli Errori Più Comuni nell'Uso delle Pinze Svizzere rispetto alle Pinze Standard?
L'errore più frequente è usare una pinza standard a velocità del mandrino superiori al suo massimo nominale, causando un aumento dell'eccentricità fino a 0,01 mm e portando a segni di vibrazione sul pezzo finito. Un altro errore è serrare eccessivamente le pinze svizzere oltre la coppia raccomandata, il che può deformare le fenditure della pinza e ridurre permanentemente la precisione di presa di 0,002 mm o più. Molti operatori inoltre non abbinano correttamente la misura della pinza al diametro del pezzo nell'intervallo specificato, usando una pinza da 4,0 mm per una barra da 4,2 mm, creando serraggio non uniforme e aumentando l'eccentricità fino a 0,008 mm. La pratica corretta è usare sempre una pinza con un intervallo di presa che comprenda il diametro effettivo del pezzo, e verificare l'eccentricità con un comparatore a quadrante durante l'attrezzaggio piuttosto che assumere che la pinza sia centrata.
Come Si Mantengono le Pinze Svizzere e le Pinze Standard per una Precisione Costante?
Pulisci le pinze svizzere con uno sgrassante a base di solvente ogni 200 cicli di serraggio e applica una pellicola sottile di grasso al bisolfuro di molibdeno su cono e filettature per prevenire il grippaggio e mantenere una tensione costante della barra di trazione. Le pinze standard richiedono un'ispezione più frequente delle filettature perché le filettature della barra di trazione si usurano a un tasso di 0,001 mm ogni 1.000 cicli, il che può causare un assestamento non uniforme della pinza e aumentare l'eccentricità. Conserva entrambi i tipi di pinze in un armadio asciutto a temperatura controllata di 20-25°C per prevenire corrosione e variazioni dimensionali dovute all'umidità. Presso BQUQ, raccomandiamo un programma di manutenzione preventiva in cui le pinze vengono misurate per l'eccentricità ogni 5.000 cicli, e qualsiasi pinza che mostri un'eccentricità superiore alla sua specifica di grado viene immediatamente sostituita, indipendentemente dall'aspetto visivo.
Quali Sono le Tendenze Future nella Tecnologia delle Pinze per la Lavorazione di Piccole Parti?
Il settore si sta muovendo verso sistemi a pinza idraulici e a termoretraibile che offrono eccentricità inferiori a 0,002 mm (0,00008 pollici), ma questi rimangono costosi a $200-$500 per supporto e non sono ancora convenienti per la produzione ad alto mix e basso volume. Stanno emergendo pinze intelligenti con sensori integrati che monitorano forza di serraggio e temperatura in tempo reale, con sistemi prototipo che raggiungono una precisione di misurazione della forza di ±1%. Per i torni CNC svizzeri standard, la tendenza è verso pinze multilobate che riducono la lobatura su parti a parete sottile distribuendo la forza in modo più uniforme, mostrando una riduzione del 30% nell'errore di rotondità per spessori di parete inferiori a 0,5 mm. Considerando questi sviluppi, BQUQ raccomanda ai produttori di valutare i propri requisiti di precisione ogni due anni, poiché il punto di crossover costo-prestazioni tra pinze standard e svizzere continua a spostarsi verso una maggiore precisione.
FAQ
Quanto Costa una Pinza Svizzera rispetto a una Pinza Standard?
Una singola pinza svizzera ER32 costa da $15 a $45, mentre una pinza standard 5C costa da $8 a $20, rendendo le pinze svizzere circa il doppio più costose per unità. Tuttavia, considerando la maggiore durata di servizio e i tassi di scarto ridotti, il costo totale di proprietà è spesso inferiore per le pinze svizzere nelle applicazioni di precisione.
Posso Usare Pinze Standard su un Torno di Tipo Svizzero?
Sì, puoi usare pinze standard su un tornio di tipo svizzero con un adattatore, ma perderai il vantaggio principale del sistema svizzero, cioè la boccola di guida e la presa di precisione. Per la maggior parte delle operazioni su tornio svizzero, si raccomanda l'uso di pinze svizzere appropriate per mantenere tolleranze e finitura superficiale.
Quale Sistema di Pinze è Migliore per la Lavorazione ad Alta Velocità Sopra i 15.000 RPM?
Le pinze svizzere sono migliori per la lavorazione ad alta velocità sopra i 15.000 RPM perché mantengono concentricità e forza di serraggio sotto carico centrifugo. Le pinze standard possono subire aumenti di eccentricità di 0,005 mm o più a queste velocità, il che è inaccettabile per parti di precisione.
Con Che Frequenza Dovrei Sostituire le Mie Pinze per Mantenere la Precisione?
Sostituisci le pinze svizzere ogni 30.000-50.000 cicli di serraggio o quando l'eccentricità supera 0,008 mm per i gradi di precisione. Le pinze standard dovrebbero essere sostituite ogni 15.000-25.000 cicli o quando l'eccentricità supera 0,013 mm, a seconda di quale evento si verifica prima.
Qual è il Diametro Massimo del Pezzo per le Pinze Svizzere nella Lavorazione di Piccole Parti?
Le pinze svizzere sono disponibili per diametri fino a 42 mm, ma per la lavorazione di piccole parti, l'intervallo pratico è da 0,5 mm a 32 mm. Sopra i 32 mm, le pinze standard o i sistemi a mandrino diventano più pratici a causa di costi e disponibilità.
Le Pinze Svizzere Sono Compatibili con Tutti i Torni e le Fresatrici CNC?
Le pinze svizzere possono essere utilizzate sulla maggior parte dei torni e delle fresatrici CNC con il mandrino o supporto appropriato, come i mandrini a pinza ER con cono BT o CAT. Non sono direttamente compatibili con macchine che accettano solo pinze 5C o R8 senza un adattatore.
Qual è la Differenza tra una Pinza Svizzera e una Pinza ER?
Non c'è differenza pratica; i termini sono usati in modo intercambiabile nel settore. Le pinze ER sono il tipo più comune di pinze svizzere, chiamate così per lo standard di design "European Reverse".
In conclusione, la scelta tra pinze svizzere e pinze standard per la lavorazione di piccole parti dipende dai requisiti di precisione, dal volume di produzione e dal budget. Le pinze svizzere offrono accuratezza, rigidità e ripetibilità superiori, giustificando il loro costo iniziale più elevato per componenti medicali, aerospaziali ed elettronici con tolleranze strette. Le pinze standard rimangono un'opzione valida ed economica per applicazioni meno esigenti, ma con l'aumento delle richieste di precisione, la tendenza favorisce chiaramente i sistemi a pinza svizzeri. Presso BQUQ, abbiamo oltre 20 anni di esperienza nella produzione di parti di precisione utilizzando entrambe le tecnologie, e possiamo aiutarti a selezionare la soluzione di serraggio ottimale per i tuoi progetti specifici. Per una valutazione dettagliata dei tuoi requisiti di lavorazione e un preventivo gratuito, contatta il nostro team di ingegneri all'indirizzo sc@bquq.com o via WhatsApp al numero +86 13713157787. Visita il nostro sito web all'indirizzo www.bquq.com per richiedere un preventivo entro 12 ore e ricevere una guida esperta per il tuo prossimo progetto di lavorazione di precisione.
