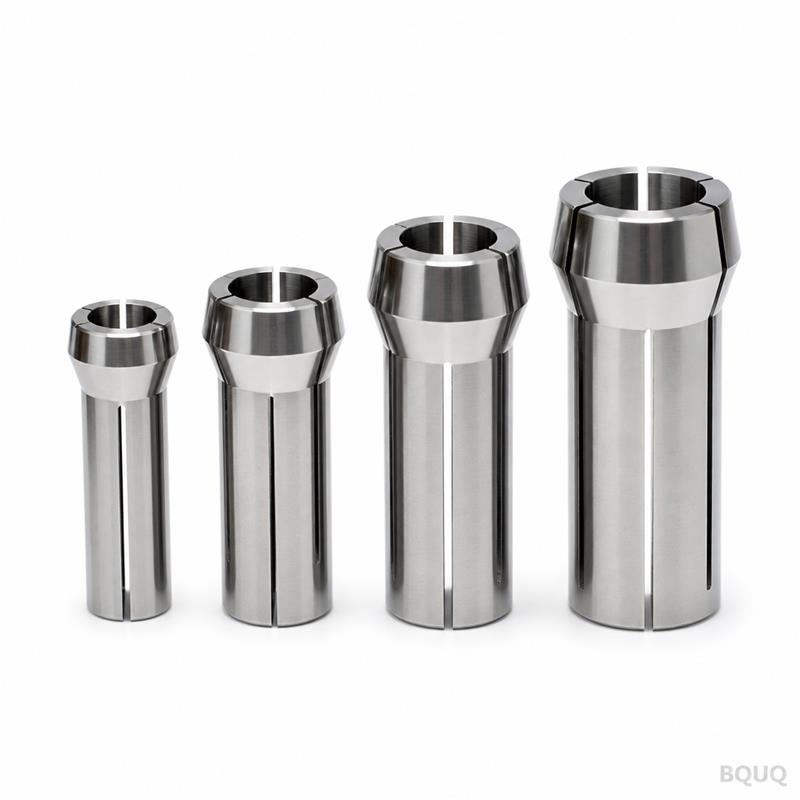

Cosa rende essenziali i mandrini a foro tondo per la produzione con torni automatici?
Le pinze a foro tondo sono il componente di serraggio di precisione che determina direttamente la concentricità, la ripetibilità e il tempo di ciclo della produzione su torni automatici. Per i CNC con alimentazione a barra e i torni automatici a camme, una pinza a foro tondo afferra il pezzo con una forza cilindrica uniforme che tipicamente raggiunge tolleranze di eccentricità da 0,005 mm a 0,013 mm, rendendole insostituibili per la produzione di parti tornite ad alto volume. A differenza delle griffe, che inducono deformazione da contatto puntuale, le pinze a foro tondo distribuiscono la pressione di serraggio sull'intera circonferenza, consentendo velocità di produzione fino a 8.000 giri/min senza slittamento del pezzo o segni sulla superficie.

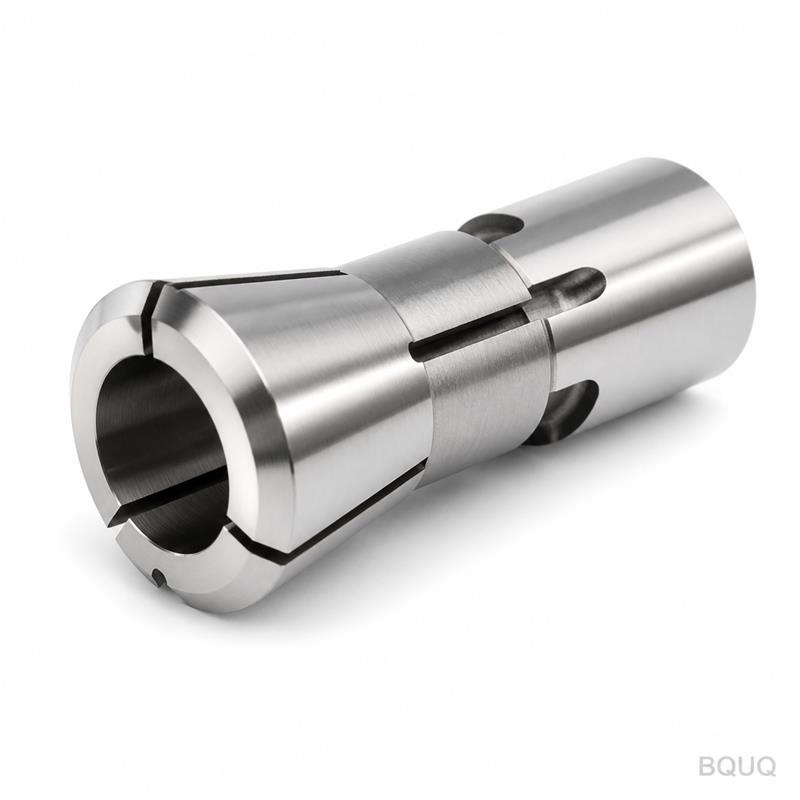

In Cosa Si Differenzia una Pinza a Foro Tondo dagli Altri Tipi di Pinze?
Le pinze a foro tondo presentano una superficie di presa interna completamente cilindrica, senza zigrinature, scanalature o tagli di scarico, a differenza delle pinze quadre o esagonali progettate per barre sagomate. L'assenza di elementi interni significa che la pinza contatta la barra su 360 gradi, distribuendo uniformemente la forza di serraggio e prevenendo concentrazioni di stress localizzate che possono deformare componenti a parete sottile. Per i torni automatici, questo contatto a tutto tondo fornisce una rigidità di presa superiore, consentendo avanzamenti di 0,15 mm/giro su acciaio inossidabile mantenendo finiture superficiali di Ra 0,8 µm o migliori. La geometria del foro tondo semplifica anche il caricamento della barra, poiché lo smusso di ingresso cilindrico (tipicamente 30 gradi) guida il materiale senza intoppi, riducendo il tempo di caricamento dal 15 al 20 percento rispetto alle griffe a più ganasce.
Quali Tolleranze Possono Raggiungere le Pinze a Foro Tondo in Produzione?
Negli ambienti di produzione BQUQ, le pinze a foro tondo mantengono costantemente la concentricità del pezzo entro 0,008 mm TIR (lettura totale dell'indicatore) nella zona di presa, con le pinze rettificate di massima precisione che raggiungono 0,005 mm. La tolleranza del diametro di presa per una pinza a foro tondo standard è tipicamente +0,000 mm a -0,005 mm, il che significa che la pinza è leggermente sottodimensionata rispetto al diametro nominale della barra per garantire una presa positiva. Ad esempio, una pinza a foro tondo da 20,00 mm avrà un diametro effettivo del foro di 19,995 mm, creando un accoppiamento con interferenza controllata che impedisce l'estrazione della barra sotto carichi di taglio elevati. Anche la stabilità termica è un fattore: le pinze temprate mantengono queste tolleranze fino a 150 gradi Celsius di temperatura operativa, oltre la quale l'espansione termica può aggiungere 0,002 mm di crescita radiale per ogni 10 gradi Celsius.
Quali Materiali Sono Più Adatti al Serraggio con Pinze a Foro Tondo?
Le pinze a foro tondo eccellono con barre tonde in leghe di alluminio (6061-T6, 7075-T6), ottone a lavorabilità migliorata (C36000), acciai al carbonio (12L14, 1215) e acciai inossidabili (303, 304), che collettivamente rappresentano oltre l'85 percento della produzione globale su torni automatici. La proprietà del materiale che conta di più è il carico di snervamento rispetto alla durezza: i materiali con durezza Brinell inferiore a 200 HB (alluminio, ottone, acciaio dolce) vengono serrati senza danni superficiali, mentre i materiali più duri sopra 300 HB (acciai bonificati, titanio) possono richiedere fori rettificati con rugosità superficiale di Ra 0,2 µm per prevenire concentratori di stress. Per materiali con scarse caratteristiche di rottura truciolo, come l'acciaio inossidabile 304, la presa uniforme della pinza a foro tondo consente velocità di taglio più elevate (fino a 120 m/min) senza incrudimento all'interfaccia della pinza, che altrimenti porterebbe a usura prematura e scarti.
Quanto Costa l'Attrezzatura con Pinze a Foro Tondo e Quanto Dura?
Una pinza a foro tondo standard per un tornio automatico (ad esempio, capacità 16 mm o 20 mm) costa tipicamente tra 45 e 180 USD, con le versioni rettificate di precisione di produttori come Hardinge o Schaublin all'estremità superiore. La durata dell'attrezzatura di una pinza a foro tondo dipende dal numero di cicli di apertura-chiusura: una pinza temprata e rettificata (62 a 64 HRC) sostiene da 500.000 a 1.000.000 di cicli prima che l'usura del foro superi 0,010 mm, che è la soglia comune di sostituzione. A una velocità di produzione di 30 pezzi al minuto, ciò si traduce in circa 300 a 550 ore di produzione per pinza prima che sia necessaria la ricondizionatura, con servizi di rirettifica che costano dal 25 al 40 percento del prezzo di una pinza nuova. Per un tipico tornio automatico su tre turni, la spesa annuale per le pinze è di circa 1.200 a 2.500 USD, che è meno del 3 percento del costo totale dell'attrezzatura ma incide direttamente sulla qualità del pezzo.
Perché la Scelta della Dimensione del Foro della Pinza Influisce sul Tempo di Ciclo e sul Tasso di Scarto?
La selezione della dimensione corretta del foro della pinza a foro tondo influenza direttamente il tempo di ciclo perché un foro sovradimensionato causa lo slittamento della barra, richiedendo avanzamenti ridotti per prevenire il respingimento, mentre un foro sottodimensionato aumenta la forza di serraggio ma può causare rigature sulla barra e inceppamenti nell'alimentazione. I dati di produzione di BQUQ mostrano che l'uso di una pinza con diametro del foro 0,05 mm più grande della barra aumenta il tasso di scarto del 4,2 percento a causa della deriva di concentricità e riduce la velocità del mandrino consentita del 20 percento per evitare vibrazioni. Al contrario, un foro della pinza 0,02 mm più piccolo della barra aumenta la forza di serraggio di circa il 30 percento ma aggiunge 0,5 secondi per ciclo per il caricamento della barra a causa dell'attrito, che su 10.000 pezzi al mese comporta 83 minuti di tempo di produzione perso. La pratica ottimale è utilizzare un foro della pinza abbinato entro +0,000 a -0,010 mm dal diametro effettivo della barra, misurato con un micrometro nel punto di utilizzo.
Come Devono Essere Mantenute le Pinze a Foro Tondo per Prestazioni Costanti?
Le pinze a foro tondo richiedono pulizia quotidiana e lubrificazione settimanale per mantenere le tolleranze dichiarate, poiché i residui di refrigerante e le limature metalliche si accumulano nel foro e riducono la forza di serraggio fino al 15 percento. La procedura di manutenzione raccomandata prevede la soffiatura del foro con aria compressa (6 bar) dopo ogni turno, l'applicazione di una pellicola sottile di olio per mandrino a bassa viscosità (ISO VG 10) sul cono esterno della pinza e l'ispezione del diametro del foro con un calibro a tampone ogni 500 ore di produzione. Quando l'usura del foro supera 0,010 mm, la pinza deve essere rimossa e rirettificata, ma ciò è possibile solo se la pinza ha una sovrametallo di rettifica di almeno 0,25 mm sul diametro del foro. In BQUQ, implementiamo un sistema di etichettatura a colori: verde per le pinze nuove, giallo per le pinze con 300.000 a 700.000 cicli e rosso per le pinze che richiedono ricondizionatura immediata, che ha ridotto i tempi di fermo legati alle pinze del 38 percento.
| Dimensione Foro Pinza (mm) | Prezzo Tipico (USD) | Durata Cicli (apertura-chiusura) | Eccentricità Raggiungibile (mm TIR) | Velocità Max Mandrino Consigliata (RPM) |
| 10.00 | 55 | 700.000 | 0.005 | 10.000 |
| 16.00 | 85 | 600.000 | 0.008 | 8.000 |
| 20.00 | 120 | 550.000 | 0.008 | 6.500 |
| 25.00 | 165 | 500.000 | 0.010 | 5.000 |
| 32.00 | 210 | 450.000 | 0.013 | 3.500 |
Quando le Pinze a Foro Tondo Devono Essere Sostituite Invece di Rirettificate?
Le pinze a foro tondo devono essere sostituite invece di essere rirettificate quando la riduzione totale del diametro del foro supera 0,25 mm, quando la superficie del cono esterno mostra impuntature o rigature, o quando la pinza è stata sottoposta a più di due operazioni di rirettifica. La rirettifica ripristina la geometria del foro ma riduce anche lo spessore della parete della pinza, diminuendone la rigidezza radiale e rendendola più suscettibile alla deformazione elastica sotto elevate forze di serraggio. Ad esempio, una pinza da 20 mm con spessore nominale della parete di 4,0 mm perde circa l'8 percento della sua rigidezza di presa dopo la prima rirettifica (0,125 mm rimossi dal diametro) e il 15 percento dopo la seconda rirettifica. Se la pinza mostra segni di scolorimento termico (tonalità blu o marrone sopra i 200 gradi Celsius), la sostituzione è obbligatoria, poiché la durezza sarà scesa sotto 55 HRC, rendendo l'uso continuato non sicuro sia per il pezzo che per il mandrino.
Quali Sono i Modi di Guasto Comuni delle Pinze a Foro Tondo e Come Possono Essere Preventi?
I tre modi di guasto più comuni per le pinze a foro tondo sono l'usura del foro, il fretting del cono e la criccatura delle fessure, ciascuno con cause distinte e strategie di prevenzione. L'usura del foro si verifica a causa del contatto abrasivo con la barra ed è prevenuta assicurando che la barra sia pulita e priva di calamina, oltre all'applicazione di un olio da taglio leggero sulla superficie della barra prima dell'alimentazione. Il fretting del cono, che appare come un deposito grigio opaco sul cono esterno a 30 gradi della pinza, è causato da micro-movimenti tra la pinza e il naso del mandrino sotto vibrazione ed è mitigato da una corretta lubrificazione e dalla coppia di serraggio della barra di trazione secondo le specifiche del produttore (tipicamente 20 a 30 Nm). La criccatura delle fessure, che origina alla base delle fessure della pinza, è un guasto per fatica causato da forza di serraggio eccessiva o sovravelocità del mandrino; la prevenzione richiede il calcolo della forza di serraggio corretta per il carico di snervamento del materiale e di non superare mai la velocità massima nominale della pinza, che per le pinze a foro tondo standard è l'80 percento della velocità massima nominale del mandrino.
Le Pinze a Foro Tondo Possono Essere Personalizzate per Barre Non Standard?
Sì, le pinze a foro tondo possono essere personalizzate per diametri di barra non standard, inclusi formati metrici con incrementi di 0,5 mm e formati in pollici con incrementi di 1/64 di pollice, con un tempo di consegna tipico di personalizzazione di 5 a 7 giorni lavorativi. La personalizzazione comporta l'alesatura della pinza al diametro esatto utilizzando una rettificatrice interna CNC, seguita da trattamento termico e rettifica finale per raggiungere la tolleranza richiesta di +0,000 a -0,005 mm. Per diametri estremamente piccoli (sotto 3 mm) o grandi (sopra 50 mm), le pinze personalizzate possono richiedere un semilavorato speciale con geometria delle fessure modificata per prevenire il collasso, aumentando il costo dal 30 al 50 percento. In BQUQ, produciamo regolarmente pinze a foro tondo personalizzate per clienti che lavorano barre metriche su macchine basate su pollici e raccomandiamo di fornire un campione della barra effettiva con l'ordine per garantire che il foro sia abbinato al diametro reale del materiale, non solo alla specifica nominale.
Quali Sono le Migliori Pratiche per l'Installazione delle Pinze a Foro Tondo nei Torni Automatici?
La migliore pratica per installare una pinza a foro tondo è pulire sia il cono della pinza che il cono del naso del mandrino con un panno privo di lanugine, applicare un sottile strato di grasso al bisolfuro di molibdeno sulle superfici di accoppiamento e quindi inserire la pinza con un leggero movimento di torsione per garantire l'assestamento completo. La barra di trazione deve essere serrata in modo incrementale in tre fasi: prima al 50 percento della coppia piena, poi al 75 percento e infine al 100 percento, ruotando il mandrino a mano ogni volta per verificare eventuali blocchi. Dopo l'installazione, eseguire un ciclo di prova con un pezzo di barra e misurare l'eccentricità con un comparatore a quadrante sulla faccia della pinza; se l'eccentricità supera 0,013 mm TIR, la pinza deve essere rimossa, ruotata di 180 gradi e reinstallata per eliminare qualsiasi disallineamento del cono. Per produzioni ad alto volume, raccomandiamo di serrare la barra di trazione a un'impostazione calibrata e di utilizzare una chiave dinamometrica ogni volta, poiché un serraggio eccessivo di appena il 10 percento può ridurre la durata della pinza del 30 percento.
Con Quale Frequenza Devono Essere Ispezionate le Pinze a Foro Tondo?
Le pinze a foro tondo devono essere ispezionate visivamente all'inizio di ogni turno e ispezionate dimensionalmente con un calibro a tampone ogni 500 ore di produzione o 30 giorni, a seconda di quale evento si verifichi prima. L'ispezione dimensionale deve misurare il diametro del foro in tre punti (anteriore, centrale, posteriore) per rilevare conicità o imboccatura a campana, che indicano forza di serraggio non uniforme o componenti usurati della barra di trazione. Se qualsiasi misurazione si discosta di oltre 0,008 mm dal valore nominale, la pinza deve essere rimossa dal servizio e rirettificata o sostituita.
Qual È la Differenza Tra una Pinza a Foro Tondo e una Pinza a Gradini?
Una pinza a foro tondo ha un foro cilindrico continuo che afferra l'intera lunghezza della barra, mentre una pinza a gradini ha un foro a gradini con una sezione di diametro inferiore che afferra solo una porzione del pezzo, tipicamente utilizzata per afferrare su un diametro già lavorato. Le pinze a gradini sono utilizzate per operazioni secondarie in cui il pezzo ha una spalla o una sezione ridotta, ma offrono una superficie di presa inferiore e quindi una capacità di coppia inferiore. Per il lavoro primario su barra nei torni automatici, le pinze a foro tondo sono preferite perché forniscono la massima area di presa e la più alta resistenza al respingimento della barra sotto forze di taglio assiali.
Le Pinze a Foro Tondo Possono Trattenere Barre Esagonali o Quadre?
No, le pinze a foro tondo sono progettate esclusivamente per barre tonde e non afferreranno correttamente barre esagonali o quadre, poiché il foro cilindrico contatterà solo gli spigoli della barra sagomata, causando slittamento e distorsione del pezzo. Per barre sagomate, è necessario utilizzare pinze esagonali o quadre, che hanno un foro di forma corrispondente con zigrinature o scarichi per accomodare gli spigoli. Tentare di utilizzare una pinza a foro tondo con barre sagomate comporterà scarti immediati e potenziali danni alla pinza e al mandrino.
In Che Modo la Velocità del Mandrino Influisce sulle Prestazioni della Pinza a Foro Tondo?
La velocità del mandrino influisce direttamente sulle prestazioni della pinza a foro tondo attraverso la forza centrifuga, che causa l'espansione verso l'esterno della pinza e la riduzione della forza di serraggio ad alti RPM. La soglia di velocità critica per la maggior parte delle pinze a foro tondo è di circa 6.000 RPM, oltre la quale la forza di serraggio può diminuire fino al 25 percento, richiedendo un aumento compensativo della pressione della barra di trazione. Per la lavorazione ad alta velocità sopra 8.000 RPM, raccomandiamo l'uso di pinze bilanciate con massa ridotta nella sezione di presa, disponibili come articoli su ordinazione con un sovrapprezzo dal 15 al 20 percento.
Qual È la Forza di Serraggio Massima di una Pinza a Foro Tondo Standard?
La forza di serraggio massima di una pinza a foro tondo standard dipende dalla sua dimensione, ma per una pinza da 20 mm con cono a 30 gradi, la forza di serraggio radiale massima teorica è di circa 18.000 N quando la barra di trazione è alla sua massima trazione nominale (tipicamente 30 kN). Tuttavia, la forza di serraggio sicura pratica è limitata dal carico di snervamento del materiale della barra; per l'alluminio, la forza di serraggio sicura massima è di circa 8.000 N per evitare indentazioni superficiali, mentre per l'acciaio temprato può arrivare fino a 15.000 N. Superare la forza di serraggio sicura causerà deformazione permanente della barra e ridurrà la precisione di presa della pinza.
Come Devono Essere Conservate le Pinze a Foro Tondo Quando Non Sono in Uso?
Le pinze a foro tondo devono essere conservate in un ambiente pulito e asciutto, preferibilmente in un contenitore di plastica sigillato con una bustina di essiccante e rivestite con un sottile strato di olio anticorrosivo. Non impilare mai le pinze direttamente l'una sull'altra senza separatori protettivi, poiché ciò può causare ammaccature e bave sulle superfici rettificate di precisione. Prima della conservazione, assicurarsi che il foro sia pulito e privo di trucioli e applicare una leggera passata di olio sia sul foro che sulle superfici del cono; ciò preverrà la corrosione e garantirà che la pinza sia pronta per l'uso immediato quando necessario.
Per gli ingegneri che cercano la massima produttività dalla produzione su torni automatici, la selezione e la manutenzione delle pinze a foro tondo con precisione sono un requisito imprescindibile. Il nostro team di BQUQ ha 20 anni di esperienza nel serraggio di precisione per lavorazioni CNC e torni automatici e può aiutarvi a specificare la pinza corretta per il vostro specifico materiale, tolleranza e requisiti di volume di produzione. Contattateci oggi per un preventivo in 12 ore su pinze a foro tondo personalizzate o consulenza sulla dimensione delle
