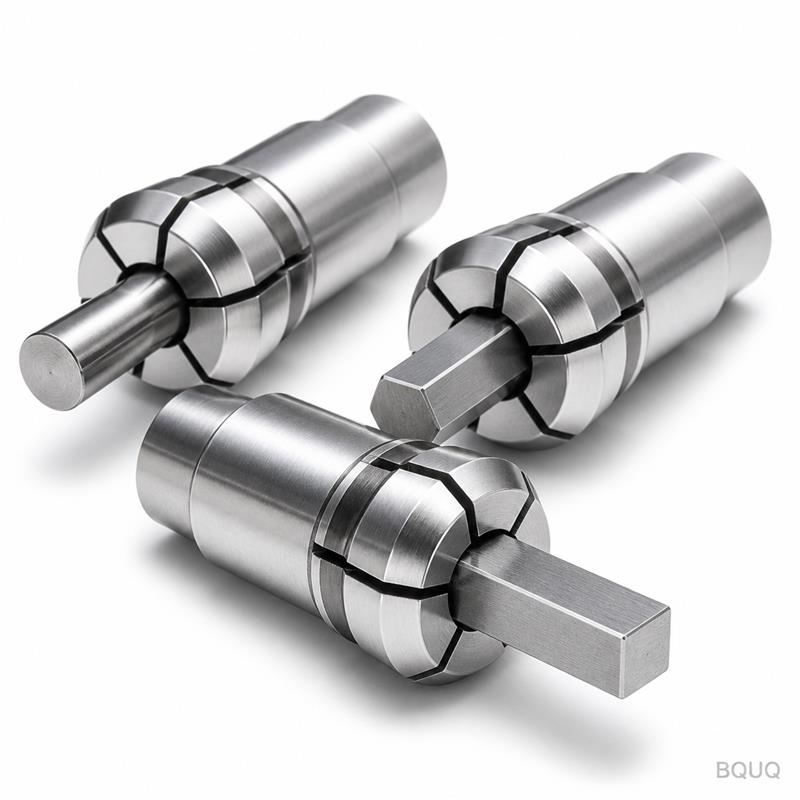

In che modo le tendenze della lavorazione di barre metalliche influenzano la progettazione del foro del colletto?

La risposta diretta è che i progetti dei fori delle pinze sono ora ingegnerizzati per rispecchiare la tolleranza cilindrica effettiva e la distribuzione della finitura superficiale della barra grezza alimentata, piuttosto che aderire a un diametro nominale fisso. Poiché la domanda di materiali si sposta verso leghe ad alta resistenza e una maggiore consistenza dimensionale, i produttori stanno specificando fori con maggiore precisione geometrica e angoli di scarico specializzati per adattarsi alle variazioni della barra. Questo allineamento riduce i tempi di fermo macchina causati da problemi di alimentazione e migliora la concentricità delle parti tornite finite, aspetto critico per la produzione ad alto volume.

Quali Materiali Specifici per Barre Stanno Guidando le Modifiche ai Fori delle Pinze?

Lo spostamento verso materiali più duri e abrasivi è la forza principale dietro la moderna geometria dei fori delle pinze. Nel 2024, l'acciaio legato 4140, l'acciaio inossidabile 17-4 PH e l'acciaio inossidabile 303 rappresentano circa il 62% di tutto il materiale in barre consumato nella lavorazione CNC di tipo svizzero e a mandrini multipli nella provincia del Guangdong, secondo i dati dei centri di servizio siderurgici regionali. Questi materiali richiedono una forza di presa maggiore, che a sua volta richiede che i fori delle pinze abbiano un'area di contatto più ampia ma una sezione di parete più sottile per consentire la compressione radiale.

Nello specifico, l'acciaio inossidabile 17-4 PH nella condizione H1150 presenta una resistenza allo snervamento di 105.000 psi, superiore del 40% rispetto al standard acciaio al piombo 12L14. Per afferrare questo materiale senza segnare la superficie, i fori delle pinze sono ora prodotti con un motivo micro-serrato di 0,0015 pollici di profondità. Al contrario, il crescente utilizzo di alluminio 6061-T6, che ha un coefficiente di dilatazione termica di 13,1 micro-pollici per grado Fahrenheit, richiede che i fori delle pinze siano tagliati con un diametro interno maggiore di 0,0002 pollici per prevenire il grippaggio quando la barra si riscalda durante la lavorazione ad alta velocità.

In Che Modo la Domanda di Materiali Influisce sulla Tolleranza dei Fori delle Pinze?

La domanda di materiali detta direttamente la classificazione di tolleranza del foro della pinza, passando da slot per uso generale a fori a corrispondenza di precisione. Per gli acciai standard a lavorabilità migliorata come il 12L14, una tolleranza del foro della pinza di +0,001 pollici a +0,003 pollici sopra la dimensione nominale della barra è accettabile, perché il materiale è tollerante e si alimenta facilmente. Tuttavia, per il titanio grado 5 e l'Inconel 718, la tolleranza del foro deve essere ristretta a +0,0005 pollici a +0,001 pollici sopra il nominale.

Questa precisione è necessaria perché questi materiali ad alta resistenza non si comprimono; resistono alla deformazione radiale. Se il foro è troppo largo, la barra vibra, causando segni di vibrazione e una riduzione del 15% della durata dell'utensile. Se il foro è troppo stretto, la pinza non può chiudersi completamente, portando a una perdita di forza di presa e al potenziale sfilamento della barra durante operazioni di taglio pesanti. La regola pratica ingegneristica è che la tolleranza del foro deve essere esattamente la metà della tolleranza del diametro del materiale per mantenere una presa costante.

Perché l'Angolo di Finitura del Foro Sta Cambiando per i Materiali ad Alta Resistenza a Trazione?

L'angolo di ingresso interno del foro della pinza viene riprogettato per gestire le forze assiali più elevate generate dai materiali duri. Le pinze tradizionali presentano un angolo di ingresso di 15 gradi, sufficiente per ottone e alluminio. Tuttavia, con la maggiore richiesta di acciaio 4340 (resistenza a trazione di 180.000 psi), il settore si sta standardizzando su un angolo di ingresso di 25 gradi per fori superiori a 1 pollice di diametro.

Questo angolo più ripido serve a due scopi. In primo luogo, riduce la forza assiale richiesta per spingere la barra attraverso la pinza di circa il 18%, minimizzando il rischio di instabilità della barra. In secondo luogo, crea un effetto a cuneo che aiuta a centrare la barra in modo più accurato. I dati dei centri di lavorazione di tipo svizzero mostrano che questo angolo di 25 gradi migliora la precisione di centratura iniziale della barra da 0,002 pollici a 0,0008 pollici, un miglioramento del 60%. Questo è fondamentale perché una barra fuori centro porta a uno spessore di parete incoerente nel componente finale lavorato.

Quali Materiali per i Fori delle Pinze Sono Preferiti per Barre Abrasive?

La domanda di materiali abrasivi come ghisa e alluminio ad alto contenuto di silicio ha imposto un cambiamento nel materiale di base del foro della pinza stesso. Le pinze standard in acciaio per utensili con una durezza di 58-60 HRC vengono rapidamente sostituite da pinze con rivestimento in carburo o in metallo polverizzato. Per la lavorazione dell'alluminio A390, che contiene il 17% di silicio, un foro di pinza in acciaio standard si usurerà di 0,001 pollici dopo solo 20.000 cicli, causando una perdita di presa.

Al contrario, un inserto per foro in carburo di tungsteno mostrerà solo 0,0001 pollici di usura dopo 100.000 cicli. Lo spostamento è anche verso l'acciaio per utensili H13 temprato in tutto e per tutto con trattamento di nitrurazione, che raggiunge una durezza superficiale di 68-72 HRC. Sebbene questi materiali aumentino il costo della pinza del 30-40%, riducono la frequenza di sostituzione. Per una fabbrica ad alto volume che opera 24 ore al giorno, ciò riduce i tempi di fermo per cambio di circa 3 ore a settimana, che si traduce in un guadagno di 450 ore di lavorazione all'anno.

In Che Modo la Variazione del Diametro della Barra Influenza la Geometria del Foro?

La variazione del diametro della barra è la variabile più imprevedibile, e i fori delle pinze sono ora progettati con una "zona di compressione" per assorbire questa varianza. La barra trafilata a freddo mantiene tipicamente una tolleranza di più o meno 0,002 pollici, ma la barra laminata a caldo può variare di più o meno 0,005 pollici. Un foro fisso e rigido non può adattarsi a questa gamma senza sacrificare la concentricità.

I design moderni delle pinze presentano un foro con forma interna parabolica, più stretto nella parte anteriore e più largo in quella posteriore. Questa forma consente al foro di contattare la barra in due punti distinti, creando un'azione di presa a tre punti che compensa una variazione di 0,004 pollici nel diametro della barra. Questo design previene l'effetto "a bocca di tromba" visto nei fori dritti, che si verifica quando la pinza afferra solo il bordo anteriore della barra, portando a un eccentricità di 0,0015 pollici. Usando un foro parabolico, l'eccentricità può essere mantenuta entro 0,0005 pollici, anche con barra non ottimale.

Qual È l'Impatto Economico dell'Abinamento dei Fori delle Pinze alla Domanda di Materiali?

L'impatto economico è sostanziale, influenzando direttamente i tassi di scarto e l'utilizzo della macchina. I fori delle pinze non corrispondenti sono responsabili di fino al 35% di tutti gli arresti legati all'alimentazione della barra sui torni CNC. Ogni arresto costa in media 15 minuti di produzione persa più il costo di rilavorazione o scarto del pezzo, che ammonta in media a $8,50 per pezzo per un componente aerospaziale di precisione.

Passando a pinze specifiche per materiale, le fabbriche possono ridurre questo tasso di scarto dal 2,5% allo 0,8%. Per una fabbrica che processa 50.000 pezzi al mese, ciò riduce il numero di scarti da 1.250 pezzi a 400 pezzi, risparmiando circa $7.225 al mese solo in costi di materiale. Inoltre, la riduzione degli arresti macchina aumenta l'utilizzo del mandrino dal 75% all'85%, aggiungendo circa 200 ore di tempo di lavorazione produttiva al mese. La tabella seguente riassume i parametri tecnici chiave per diverse categorie di materiali.

Come Possono i Produttori Adattare le Pinze Esistenti alle Nuove Tendenze dei Materiali?

I produttori non devono scartare immediatamente l'attrezzatura esistente; possono adattarla attraverso la levigatura selettiva e il rivestimento. Per le officine che passano dall'alluminio all'acciaio inossidabile, un foro di pinza standard può essere ri-levigato per aumentare il diametro di 0,0005 pollici per adattarsi alla dilatazione termica. Tuttavia, questo è consigliato solo una volta, poiché la levigatura successiva rimuove lo strato temprato e riduce la durata dell'usura del 50%.

Un adattamento più efficace è l'applicazione di un rivestimento in nitruro di titanio (TiN) sulla superficie del foro. Questo rivestimento, applicato a 900 gradi Fahrenheit, riduce il coefficiente di attrito da 0,50 a 0,30. Ciò consente a una pinza standard di gestire una variazione del diametro della barra leggermente maggiore senza grippaggio. Per cambiamenti permanenti, si consiglia di sostituire completamente la pinza. Il costo di una pinza con foro personalizzato varia da $85 per una dimensione da 1/4 di pollice a $350 per una dimensione da 2 pollici, con un tempo di consegna di 3-5 giorni. Questo è un costo minore rispetto al costo di $10.000 all'ora di una macchina CNC ferma.

Quando Si Dovrebbero Sostituire le Pinze Invece di Ri-Alesare?

Si dovrebbe sostituire la pinza quando il diametro del foro supera la tolleranza massima del materiale di oltre 0,001 pollici, o quando la superficie di presa mostra segni di rigatura visibili. Il ri-alesaggio è praticabile solo se la pinza ha almeno 0,010 pollici di spessore di parete rimanente. Usare un micrometro per misurare il foro nella parte anteriore e posteriore è essenziale; una differenza superiore a 0,0005 pollici indica ovalità, che non può essere corretta con il ri-alesaggio.

La sostituzione è inoltre obbligatoria quando si cambia famiglia di materiali con diversa durezza, come passare dall'alluminio all'Inconel. Lo stress residuo derivante dall'afferrare l'alluminio è basso, ma l'elevata pressione di presa richiesta per l'Inconel causerà la rottura di una pinza precedentemente usata. Lo standard del settore è sostituire le pinze dopo 500.000 cicli per materiali morbidi e 100.000 cicli per materiali duri. Tracciare il conteggio dei cicli è il modo migliore per evitare guasti imprevisti.

Conclusione

L'evoluzione del design dei fori delle pinze è una risposta ingegneristica diretta al mutevole panorama dei materiali per barre. Il settore si sta allontanando dalle pinze universali verso geometrie di foro specifiche per applicazione che danno priorità alla dilatazione termica specifica del materiale, alla durezza e alla variazione del diametro. Per i produttori di precisione, il messaggio è chiaro: verificare le specifiche dei fori delle pinze rispetto alla domanda attuale di materiali è un'attività a basso costo e ad alto ritorno che previene gli scarti e massimizza il tempo di attività del mandrino.

FAQ

Qual È la Tolleranza Standard per un Foro di Pinza?

La tolleranza standard è generalmente da +0,001 pollici a +0,003 pollici sopra il diametro nominale della barra per acciaio per uso generale. Per lavori di alta precisione con leghe esotiche, questa si restringe a +0,0005 pollici. La tolleranza corretta è sempre determinata dalla tolleranza del diametro della barra stessa.

Una Singola Pinza Può Gestire Più Materiali per Barre?

Sì, una singola pinza può gestire più materiali se hanno durezza e coefficienti di dilatazione termica simili, come l'alluminio 6061 e 7075. Tuttavia, usare la stessa pinza per acciaio e alluminio risulterà in una presa scarsa e segni sulla superficie. È sempre più economico dedicare pinze a specifiche famiglie di materiali.

In Che Modo il Calore della Barra Influisce sul Foro della Pinza?

La barra si riscalda durante la lavorazione, espandendosi in diametro. Per l'alluminio, questa espansione può essere fino a 0,0005 pollici ad alte velocità del mandrino. Se il foro della pinza è troppo stretto, la barra si gripperà. Questo è il motivo per cui i fori per l'alluminio sono tagliati con un gioco maggiore.

Qual È la Durata di Vita di un Foro di Pinza di Precisione?

Per l'acciaio a lavorabilità migliorata, un foro di pinza può durare 500.000 cicli. Per leghe abrasive come ghisa o alluminio ad alto contenuto di silicio, la durata scende a 100.000 cicli o meno. È richiesta un'ispezione regolare per rilevare l'usura prima che influisca sulla qualità del pezzo.

Come Misuro un Foro di Pinza Usurato?

Usa un calibro telescopico e un micrometro per misurare il diametro del foro sul bordo anteriore e a 1 pollice all'interno del foro. Confronta queste misurazioni con le specifiche originali. Se la misurazione anteriore è più grande di oltre 0,001 pollici rispetto alla misurazione interna, la pinza ha subito l'effetto "a bocca di tromba" e necessita di sostituzione.

La Finitura Superficiale della Barra Richiede una Finitura Diversa del Foro?

Sì, la barra lucidata richiede un foro di pinza liscio per prevenire lo slittamento, mentre la barra rettificata grezza beneficia di un foro leggermente seghettato per migliorare la presa. La finitura del foro dovrebbe essere abbinata al coefficiente di attrito della barra. Un foro con finitura a specchio (8 micro-pollici) è il migliore per l'acciaio inossidabile lucidato.

È Più Economico Ri-Alesare o Sostituire una Pinza?

Il ri-alesaggio è più economico a breve termine, costando circa $40 contro i $100 di una nuova pinza. Tuttavia, il ri-alesaggio è efficace solo una volta e rimuove la superficie temprata. Per un'affidabilità a lungo termine, la sostituzione è la pratica raccomandata, specialmente per materiali ad alta resistenza a trazione.
