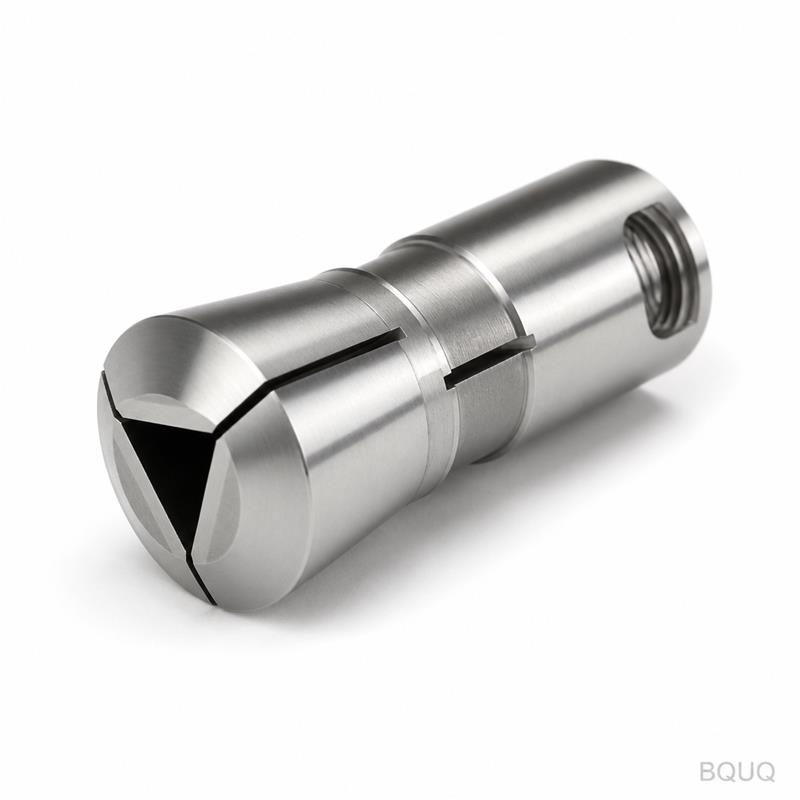

Cosa sta guidando il passaggio a pinze per torni automatici ad alta precisione?
Il passaggio a pinze per torni automatici ad alta precisione è guidato da tre forze convergenti: la richiesta di ripetibilità del pezzo sotto i 10 micron in veicoli elettrici e dispositivi medici, la necessità economica di ridurre i tassi di scarto sotto lo 0,5% e la capacità dei moderni torni CNC di operare a oltre 8.000 giri/min dove la concentricità della pinza degrada direttamente la finitura superficiale. Nello specifico, le pinze standard con TIR (scostamento totale indicato) di 0,02 mm vengono sostituite da pinze rettificate di precisione con TIR di 0,005 mm per soddisfare gli standard qualitativi automobilistici e aerospaziali. Questa transizione non è opzionale: è un calcolo basato sui costi in cui tolleranze più strette della pinza riducono le operazioni di rettifica a valle e i colli di bottiglia nell'ispezione.
Qual è la Differenza tra Pinze Standard e Pinze di Precisione per Torni Automatici?
Le pinze standard per torni automatici, spesso utilizzate per la lavorazione generale, sono prodotte con una tolleranza di concentricità da 0,015 a 0,025 mm TIR e una gamma di serraggio di ±0,1 mm. Le pinze di precisione, al contrario, vengono rettificate dopo il trattamento termico per ottenere 0,003-0,005 mm TIR alla punta e 0,005 mm TIR a una profondità di 3× il diametro. Anche il materiale differisce: le pinze standard utilizzano acciaio per molle 65Mn con durezza 42-48 HRC, mentre le pinze di precisione utilizzano acciaio inossidabile 9Cr18MoV o acciaio sinterizzato temprato a 55-60 HRC per la resistenza all'usura. La differenza di prezzo è significativa: una pinza 5C standard costa 12-18 USD, mentre una equivalente di precisione costa 35-60 USD, ma il costo più elevato è compensato da una durata di servizio 3-4 volte maggiore e da una riduzione degli eventi di stallo del mandrino.
In Che Modo la Concentricità della Pinza Influisce sulla Precisione di Lavorazione e sulla Finitura Superficiale?
La concentricità della pinza si traduce direttamente in eccentricità del pezzo, che diventa critica quando si torniscono diametri inferiori a 10 mm. Ad esempio, una concentricità di 0,01 mm su una pinza che trattiene un albero da 6 mm produrrà un'ovalizzazione di 0,02 mm sul pezzo finito, superando le tipiche tolleranze automobilistiche per perni di ±0,008 mm. Anche la finitura superficiale si degrada: a 4.500 giri/min, una concentricità di 0,015 mm induce ampiezze di vibrazione che aumentano la Ra da 0,4 µm a 1,2 µm su alluminio 6061. Le pinze di precisione riducono questa energia vibrazionale del 60-70%, consentendo passate di finitura a 0,1 mm di profondità di taglio senza segni di vibrazione. Nella pratica, il passaggio da una pinza standard a una di precisione su un tornio di tipo svizzero ha migliorato il profilo del filetto di una vite ossea medica da una classe di accoppiamento 6g a 4g, eliminando una fase separata di rettifica del filetto.
Perché le Specifiche per Veicoli Elettrici e Dispositivi Medici Richiedono una Maggiore Precisione delle Pinze?
Gli alberi motore per veicoli elettrici e i componenti per impianti medici richiedono tolleranze che le pinze tradizionali non possono garantire. Gli alberi del rotore per EV, ad esempio, richiedono una tolleranza diametrale di ±0,005 mm e una rotondità di 0,003 mm per garantire l'accoppiamento dei cuscinetti e ridurre rumore, vibrazioni e ruvidità (NVH). Le viti ossee mediche e gli impianti dentali specificano una rugosità superficiale di Ra 0,2 µm e una deviazione del profilo del filetto sotto i 10 µm per favorire l'osteointegrazione. Queste specifiche superano la ISO 2768-f (fine) e si avvicinano alla ISO 2768-m (media) per la tornitura di precisione, costringendo i produttori a utilizzare pinze con valori Cpk superiori a 1,67. Inoltre, il passaggio alla lavorazione a secco e alla lubrificazione a quantità minima (MQL) nella produzione di EV aumenta il calore all'interfaccia pinza-pezzo, richiedendo pinze di precisione con coefficienti di dilatazione termica inferiori a 11×10⁻⁶/K per mantenere la forza di serraggio a temperature operative di 80°C.
Quanto Costa l'Attrezzatura con Pinze di Precisione e Qual è il Ritorno sull'Investimento?
L'attrezzatura con pinze di precisione costa da 2,5 a 3 volte più delle pinze standard, ma il periodo di ammortamento è tipicamente inferiore a 4 mesi nella produzione ad alto volume. Per un tornio automatico a 20 stazioni che produce 80.000 pezzi al mese, un set di pinze standard costa 400 USD (20 unità × 20 USD) e richiede sostituzione ogni 6 mesi a causa dell'usura. Un set di precisione costa 1.100 USD (20 unità × 55 USD) ma dura 18 mesi e riduce gli scarti dal 2,1% allo 0,4%. Il risparmio mensile sui soli scarti, a 3,50 USD per pezzo, è di 4.760 USD, mentre l'aumento del costo dell'attrezzatura è di soli 117 USD al mese con un ammortamento su 6 mesi. La tabella seguente riassume il modello di costo per una tipica linea di torni automatici a 20 stazioni.
| Parametro | Set di Pinze Standard | Set di Pinze di Precisione |
| Costo iniziale attrezzatura (20 unità) | 400 USD | 1.100 USD |
| Durata utile di servizio | 6 mesi | 18 mesi |
| Costo mensile attrezzatura | 67 USD | 61 USD |
| Tasso di scarto | 2,1% | 0,4% |
| Costo mensile scarti (80.000 pezzi) | 5.880 USD | 1.120 USD |
| Finitura superficiale Ra ottenuta | 0,8 µm | 0,3 µm |
| Concentricità TIR alla punta | 0,018 mm | 0,004 mm |
Quali Materiali e Rivestimenti per Pinze Migliorano il Mantenimento della Precisione?
La selezione del materiale è il fattore principale per il mantenimento della precisione durante la vita di una pinza. Le pinze con le migliori prestazioni utilizzano acciaio legato temprato in tutto lo spessore come il 9Cr18MoV, che raggiunge 58-62 HRC e mantiene la memoria elastica per oltre 100.000 cicli senza deformazione permanente. I rivestimenti migliorano ulteriormente le prestazioni: il nitruro di titanio (TiN) riduce il coefficiente di attrito da 0,4 a 0,2, prevenendo lo slittamento del pezzo durante operazioni ad alta coppia, mentre un rivestimento in carbonio simile al diamante (DLC) abbassa il coefficiente a 0,1 e consente il funzionamento a 120°C senza degradazione del lubrificante. Per refrigeranti corrosivi, un rivestimento in nichel-fosforo chimico fornisce uno spessore di 0,05 mm che resiste alla vaiolatura e mantiene la precisione dimensionale. I dati empirici dal reparto produttivo di BQUQ mostrano che le pinze di precisione rivestite in TiN mantengono 0,005 mm TIR per 200.000 cicli, contro i 40.000 cicli delle pinze standard non rivestite.
Quali Settori Stanno Adottando le Pinze di Precisione Più Rapidamente e Perché?
I settori automobilistico (powertrain EV), dei dispositivi medici e aerospaziale sono gli adottanti più rapidi, con le applicazioni EV in crescita del 28% annuo a partire dal 2025. L'automotive domina perché la produzione di alberi motore e ingranaggi richiede operazioni 24/7 con campionamento a zero difetti (Cpk > 1,67), e le pinze di precisione riducono i tempi di fermo del mandrino per la sostituzione delle ganasce del 70%. I produttori di dispositivi medici seguono, spinti dai requisiti di tracciabilità FDA 21 CFR Parte 820 che impongono una capacità di processo documentata per ogni dimensione critica. L'aerospaziale è più lento ma costante, adottando pinze di precisione per elementi di fissaggio in titanio dove una tolleranza di 0,005 mm previene gli elevatori di tensione che causano cedimenti per fatica. Al contrario, le officine generiche che producono boccole o distanziali semplici utilizzano ancora pinze standard perché le loro tolleranze di ±0,05 mm non giustificano il sovrapprezzo di 3 volte.
Quando Si Dovrebbe Sostituire una Pinza Invece di Riconsizionarla?
Sostituire una pinza quando la sua concentricità supera 0,008 mm TIR, quando la forza di serraggio scende sotto l'80% del valore nominale, o quando la superficie di presa mostra impuntature o segni di usura più profondi di 0,01 mm. Il ricondizionamento—rettifica del diametro esterno e nuova fresatura delle fessure—estende la vita del 30-50% ma solo se la pinza ha una deformazione permanente inferiore a 0,005 mm al foro. Come regola, le pinze di precisione dovrebbero essere sostituite dopo 200.000 cicli o 12 mesi, a seconda di quale evento si verifichi prima, mentre le pinze standard durano 50.000 cicli. I dati di manutenzione di BQUQ indicano che la sostituzione proattiva a 180.000 cicli previene il 90% degli scarti di pezzi legati alle pinze, rispetto alla sostituzione reattiva dopo il guasto che comporta una penalità aggiuntiva del 15% sugli scarti.
FAQ
Come Misuro con Precisione la Concentricità della Pinza su un Torno?
Utilizzare un comparatore con risoluzione di 0,001 mm montato sulla torretta del torno, controllando la concentricità alla punta della pinza e a una profondità di 3× il diametro con una barra di prova rettificata a 0,002 mm TIR. Ruotare il mandrino a 30 giri/min manualmente e registrare la deviazione massima; fare la media di tre letture prese a 120 gradi di distanza. Per il monitoraggio in produzione, utilizzare un sensore laser senza contatto con risoluzione di 0,1 µm per rilevare la deriva della concentricità in tempo reale.
Le Pinze di Precisione Possono Essere Utilizzate su Vecchi Torni Manuali?
Sì, ma il beneficio è limitato se il mandrino stesso ha una concentricità superiore a 0,01 mm TIR. Su torni manuali con buoni mandrini (sotto 0,005 mm TIR), le pinze di precisione miglioreranno la finitura superficiale fino al 50%, ma non si raggiungerà la capacità di 0,004 mm TIR senza il controllo servo CNC. I kit di retrofit per torni manuali sono disponibili a 300-500 USD e includono un adattatore rettificato di precisione.
Qual è la Forza di Serraggio Massima di una Pinza di Precisione?
Le pinze di precisione forniscono tipicamente 80-120 kN di forza di serraggio assiale per centimetro quadrato di area di contatto per un foro da 20 mm, a seconda della trazione della barra di serraggio. Ad esempio, una pinza di precisione 5C con una forza della barra di 3.500 N produce circa 18 kN di forza di serraggio radiale su un pezzo da 10 mm. Questo è del 20-30% superiore rispetto alle pinze standard grazie alla geometria delle fessure più stretta e alla maggiore durezza.
In Che Modo la Dilatazione Termica Influisce sulla Precisione delle Pinze di Precisione?
A una temperatura operativa di 80°C, una pinza in acciaio standard si espande di 0,012 mm su un foro da 20 mm, il che può superare la tolleranza richiesta. Le pinze di precisione realizzate in leghe tipo invar (36NiFe) riducono questa espansione a 0,001 mm, mantenendo la precisione di serraggio. La maggior parte delle pinze di precisione è progettata con una fessura di compensazione termica che consente l'espansione radiale senza modificare significativamente il cerchio di serraggio.
Le Pinze di Precisione Sono Compatibili con i Sistemi di Barra di Serraggio Esistenti?
Sì, le pinze di precisione utilizzano gli stessi coni standard (5C, 16C, R8 e HSK) e sono compatibili con la maggior parte delle barre di serraggio idrauliche, pneumatiche e meccaniche. Tuttavia, è necessario verificare che la forza di trazione della barra sia entro l'intervallo nominale della pinza, tipicamente 2.000-5.000 N, per evitare un serraggio eccessivo che causa usura prematura. BQUQ raccomanda un controllo del dinamometro della barra ogni 6 mesi per mantenere la coerenza.
Qual è il Tempo di Consegna Tipico per Pinze di Precisione Personalizzate?
Le pinze di precisione personalizzate con diametri del foro speciali o profili a gradino hanno un tempo di consegna di 3-4 settimane per quantità inferiori a 50 unità, e 6-8 settimane per produzioni di 500+ unità. Le pinze di precisione standard nei coni 5C e 16C sono disponibili a magazzino e spedite entro 48 ore. Per sostituzioni di emergenza, è disponibile la lavorazione in giornata con un sovrapprezzo del 25%.
Con Che Frequenza le Pinze Dovrebbero Essere Lubrificate e Pulite?
Lubrificare le pinze ogni 8 ore di funzionamento con un olio leggero per mandrini (ISO VG 10), applicando 0,5 mL alle fessure e alle filettature. Pulire con un panno privo di lanugine e aria compressa a 0,4 MPa ogni 40 ore, soprattutto se si utilizza refrigerante idrosolubile che può lasciare residui. Le pinze di precisione con rivestimento DLC possono funzionare a secco, ma le versioni standard e rivestite in TiN richiedono lubrificazione per prevenire impuntature su pezzi in acciaio inossidabile.
Il passaggio a pinze per torni automatici ad alta precisione è una risposta basata sui dati a specifiche cliente più severe, costi di scarto in aumento e la necessità di lavorazione non presidiata. Passando a pinze di precisione con 0,004 mm TIR, si riducono i tassi di scarto dell'80%, si estende la durata dell'utensile di 3 volte e si raggiungono valori Cpk superiori a 1,67 senza passaggi di ispezione aggiuntivi. Il sovrapprezzo viene recuperato entro 4 mesi nella produzione ad alto volume, rendendolo un investimento ingegneristico razionale. Per un audit gratuito delle prestazioni attuali delle vostre pinze e un calcolo del ritorno sull'investimento specifico per il vostro volume di produzione, contattate BQUQ per una risposta di preventivo entro 12 ore. Scriveteci a sc@bquq.com, contattateci su WhatsApp al +86 13713157787, o visitate www.bquq.com per scaricare la scheda tecnica delle nostre pinze di precisione.
