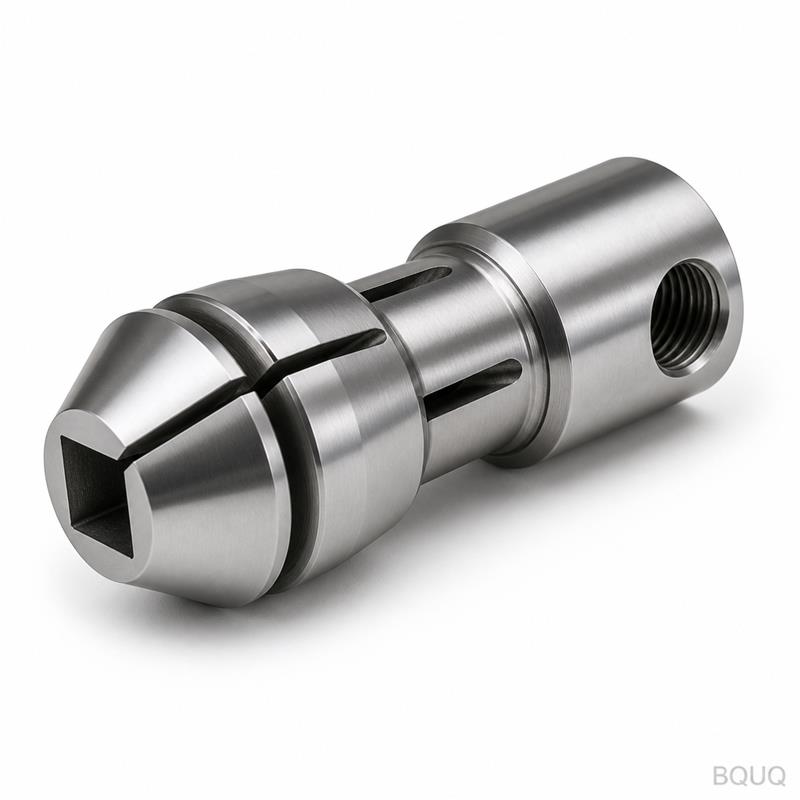

Come i mandrini a pinza per trapani stanno migliorando la produttività nella foratura
I mandrini portapunta a pinza migliorano la produttività nella foratura riducendo i tempi di cambio utensile fino al 70% e aumentando le velocità di avanzamento del 15-30% rispetto ai mandrini tradizionali con chiave, mantenendo al contempo una precisione di eccentricità compresa tra 0,005 mm e 0,015 mm. Questo risultato è ottenuto grazie a un design della pinza rettificata di precisione che offre una forza di serraggio maggiore e una migliore concentricità, che si traduce direttamente in una maggiore durata dell'utensile e in una finitura del foro superiore. Per le operazioni di lavorazione CNC in ambienti ad alta varietà e basso volume, il passaggio ai mandrini portapunta a pinza può produrre un ritorno sull'investimento in meno di tre mesi.
Qual è la differenza tra un mandrino portapunta a pinza e un mandrino portapunta standard?
Un mandrino portapunta standard con chiave o senza chiave utilizza tre griffe che si chiudono attorno al gambo dell'utensile, creando un pattern di serraggio geometrico che può introdurre un'eccentricità da 0,05 mm a 0,10 mm. Un mandrino portapunta a pinza, al contrario, utilizza una boccola conica che si comprime uniformemente attorno all'intera circonferenza di 360 gradi del gambo, raggiungendo una concentricità da 0,005 mm a 0,015 mm. Questa distribuzione uniforme della pressione consente inoltre una trasmissione di coppia più elevata senza slittamenti, con forze di serraggio che raggiungono da 2.500 N a 5.000 N a seconda delle dimensioni della pinza, mentre un mandrino standard eroga tipicamente da 800 N a 1.500 N. Il risultato è che i mandrini portapunta a pinza mantengono la precisione posizionale per cicli di produzione prolungati, mentre i mandrini standard degradano man mano che le griffe si usurano in modo non uniforme.
In che modo la riduzione dell'eccentricità influisce sulla qualità del foro e sulla durata dell'utensile?
La riduzione dell'eccentricità da 0,08 mm a 0,01 mm ha un impatto misurabile sia sulla qualità del foro che sulla durata dell'utensile. Quando l'eccentricità viene ridotta, il tagliente subisce una minore deflessione radiale, il che riduce la variazione del diametro del foro dai gradi di tolleranza IT9 a IT7 (ad esempio, un foro da 10 mm mantiene ±0,015 mm invece di ±0,036 mm). Inoltre, la ridotta eccentricità diminuisce il carico d'urto sul tagliente della punta, estendendo la durata dell'utensile dal 40% al 60% nell'acciaio inossidabile (ad esempio, 304 SS a 30 HRC) e del 30% nelle leghe di alluminio. Questo perché una punta perfettamente concentrica inizia a tagliare con entrambi i taglienti contemporaneamente, eliminando l'effetto di "sfregamento" che genera calore eccessivo sul margine, che può aumentare la temperatura nella zona di taglio di 50°C e accelerare l'usura del fianco.
Quali sistemi a pinza sono i migliori per applicazioni di foratura ad alta velocità?
Per la foratura ad alta velocità oltre 8.000 giri/min, i migliori sistemi a pinza sono le pinze ER (European Retention) e le pinze TG (Taper Grip). Le pinze ER, con un angolo di conicità di 8 gradi, sono adatte a velocità fino a 15.000 giri/min e offrono un range di serraggio di 1 mm per dimensione di pinza, rendendole le più flessibili per utensileria mista. Le pinze TG, con una conicità di 4 gradi, forniscono una forza di serraggio superiore del 30% rispetto alle pinze ER e sono preferite per applicazioni oltre 15.000 giri/min o quando si eseguono fori profondi (rapporto profondità/diametro maggiore di 5:1). Per lavori di ultra-precisione, i mandrini idraulici a espansione con inserti a pinza possono raggiungere un'eccentricità di 0,003 mm, ma costano da $300 a $600 per mandrino, mentre un mandrino a pinza ER premium costa da $80 a $150 e un mandrino a pinza TG costa da $120 a $200.
Quali valori di forza di serraggio e coppia dovrebbe specificare un ingegnere?
Gli ingegneri dovrebbero specificare la forza di serraggio in base al diametro della punta e alla coppia di taglio prevista, utilizzando un fattore di sicurezza di almeno 2,5. Per una punta HSS da 10 mm che taglia acciaio al carbonio a 80 m/min, la coppia di taglio è di circa 4 N·m, quindi il mandrino deve fornire almeno 10 N·m di capacità di coppia; un mandrino a pinza ER32 standard con dado pinza da 20 mm serrato a 120 N·m di coppia di serraggio eroga una forza di serraggio di 4.000 N, che equivale a oltre 30 N·m di trasmissione di coppia al gambo. Per le punte in carburo, che operano a velocità di taglio 2-3 volte superiori e generano il 50% in più di coppia per diametro, specificare un mandrino a pinza TG o un mandrino idraulico per prevenire l'estrazione dell'utensile. La tabella seguente mostra le tipiche capacità di coppia per i sistemi a pinza comuni:
| Sistema a pinza | Range gambo (mm) | Coppia di serraggio max (N·m) | Forza di serraggio (N) | Velocità max consigliata (giri/min) | Eccentricità tipica (mm) |
| ER16 | 1-10 | 40 | 1.200 | 12.000 | 0,010 |
| ER25 | 1-16 | 80 | 2.000 | 10.000 | 0,010 |
| ER32 | 2-20 | 120 | 4.000 | 8.000 | 0,012 |
| TG100 | 2-12 | 70 | 2.800 | 15.000 | 0,008 |
| TG150 | 4-19 | 110 | 4.500 | 12.000 | 0,008 |
| Idraulico | 3-32 | N/D | 6.000 | 20.000 | 0,003 |
Quanto tempo e quanto costo si possono risparmiare passando ai mandrini a pinza?
Il principale guadagno di produttività dei mandrini portapunta a pinza deriva dalla riduzione del tempo di cambio utensile e dall'eliminazione di boccole o manicotti separati per la punta. Un cambio utensile con un mandrino con chiave richiede da 45 a 60 secondi, mentre un cambio con mandrino a pinza richiede da 15 a 20 secondi (incluso lo scambio della pinza), risparmiando da 30 a 40 secondi per cambio. In un ciclo di produzione con 200 cambi utensile per turno, questo fa risparmiare da 1,7 a 2,2 ore per turno, che a una tariffa macchina di $85 all'ora si traduce in un risparmio da $145 a $190 per turno. Inoltre, poiché i mandrini a pinza consentono di preimpostare la punta a una lunghezza fissa in un presettatore utensili, il tempo di attrezzaggio per un nuovo lavoro si riduce del 25% al 35%, il che per un lavoro che richiede 30 minuti di attrezzaggio fa risparmiare da 8 a 10 minuti per lavoro.
Perché i mandrini a pinza riducono la vibrazione e migliorano la finitura superficiale?
I mandrini a pinza riducono la vibrazione perché la loro maggiore rigidità statica (tipicamente da 50 N/µm a 80 N/µm al naso del mandrino) aumenta la frequenza naturale del sistema portautensili oltre la frequenza di eccitazione del taglio. Questo è in contrasto con un mandrino a tre griffe, che ha una rigidità inferiore (da 20 N/µm a 30 N/µm) e spesso risuona alle frequenze di lavorazione, causando segni di vibrazione rigenerativa sulla parete del foro. La migliore rigidità dinamica comporta miglioramenti della finitura superficiale da Ra 3,2 µm a Ra 1,6 µm nella foratura dell'acciaio dolce, e consente anche l'uso di velocità di avanzamento più elevate (0,15 mm/giro contro 0,10 mm/giro) senza vibrazioni, il che aumenta direttamente il tasso di rimozione del materiale del 50%. Per le operazioni di alesatura e finitura, la bassa eccentricità di un mandrino a pinza garantisce che l'alesatore segua con precisione il foro pilota, producendo un foro con una finitura superficiale di Ra 0,8 µm.
I mandrini portapunta a pinza possono essere utilizzati su macchine CNC esistenti senza modifiche?
Sì, i mandrini portapunta a pinza sono progettati per adattarsi ai coni macchina standard, inclusi BT30, BT40, BT50, CAT40, CAT50 e HSK63A, e possono essere installati su qualsiasi VMC, HMC o tornio con utensili motorizzati senza modifiche alla macchina. L'unico requisito è che il mandrino della macchina deve essere in grado di fornire la forza di ritenzione appropriata del perno di trazione, che è tipicamente da 8.000 a 12.000 N per BT40, e questo è già standard sulla maggior parte delle macchine CNC. Quando si effettua il retrofit, un ingegnere dovrebbe verificare che l'offset di lunghezza utensile nel programma CNC tenga conto della lunghezza di misura leggermente più corta o più lunga del mandrino a pinza rispetto a un mandrino standard; questa è una semplice regolazione del presettatore utensili che richiede meno di 5 minuti. Per macchine con velocità del mandrino superiori a 10.000 giri/min, si raccomanda di bilanciare il gruppo mandrino a pinza (pinza più dado) al grado G2.5 per evitare vibrazioni, un servizio offerto da BQUQ al costo di $15 per portautensili.
Sezione FAQ
Qual è la durata tipica di un mandrino portapunta a pinza?
Un corpo di mandrino portapunta a pinza di alta qualità, se mantenuto correttamente, può durare da 5 a 10 anni in un ambiente di produzione, mentre le pinze stesse necessitano di sostituzione ogni 1 o 2 anni a seconda dell'uso. L'usura della pinza aumenta l'eccentricità da 0,002 mm a 0,005 mm all'anno, e lo standard di settore è sostituire la pinza quando l'eccentricità supera 0,02 mm. La pulizia e la lubrificazione regolari della conicità del mandrino ogni 500 ore di funzionamento prolungheranno la durata sia della pinza che del mandrino.
Come dovrebbe essere mantenuto un mandrino portapunta a pinza per garantire una precisione costante?
Il passo di manutenzione critico è pulire la conicità del mandrino e le superfici della pinza con un detergente a base di solvente e asciugarle con un panno privo di lanugine prima di ogni assemblaggio. La pinza deve essere pulita e ispezionata per eventuali graffi; qualsiasi graffio più profondo di 0,01 mm richiede la sostituzione perché si trasferirà al gambo dell'utensile. Lubrificare le filettature del dado pinza e la conicità posteriore leggermente con grasso al bisolfuro di molibdeno ogni 100 cicli per mantenere una coppia di serraggio costante.
Quale mandrino a pinza è migliore per punte lunghe: ER o TG?
Per le punte lunghe (rapporto lunghezza/diametro maggiore di 4:1), i mandrini a pinza TG sono migliori perché la loro maggiore forza di serraggio impedisce alla punta di essere spinta indietro nel portautensili sotto avanzamento assiale elevato. Un mandrino a pinza TG150 fornisce 4.500 N di forza di serraggio, che mantiene saldamente una punta da 15 mm anche a velocità di avanzamento di 0,25 mm/giro. Le pinze ER, sebbene adeguate per punte corte, possono consentire uno slittamento assiale di 0,05 mm in queste condizioni, il che rovina la precisione della profondità.
Quando un ingegnere dovrebbe scegliere un mandrino idraulico invece di un mandrino a pinza per la foratura?
Un ingegnere dovrebbe scegliere un mandrino idraulico invece di un mandrino a pinza quando le profondità di foratura superano 5 volte il diametro in titanio o leghe a base di nichel, dove un'eccentricità di 0,003 mm è obbligatoria per evitare l'incrudimento. I mandrini idraulici eccellono anche in applicazioni che richiedono smorzamento delle vibrazioni, poiché la loro cavità riempita di fluido assorbe le frequenze armoniche meglio dei mandrini a pinza in acciaio pieno. Il compromesso è il costo: un mandrino idraulico costa da $300 a $600 contro da $120 a $200 per un mandrino a pinza TG, quindi la scelta dovrebbe essere giustificata dal valore del pezzo e dal risparmio sulla durata dell'utensile.
Qual è la dimensione massima del gambo che un mandrino portapunta a pinza può accogliere?
La dimensione massima standard del gambo per un mandrino portapunta a pinza è 32 mm, che corrisponde a un sistema a pinza ER32 o TG150; dimensioni maggiori esistono (ER40 fino a 26 mm, ER50 fino a 34 mm) ma sono meno comuni per la foratura. Per dimensioni del gambo superiori a 32 mm, la pratica standard è utilizzare un mandrino per fresatura o un portautensili Weldon con viti di bloccaggio laterali. Questi portautensili più grandi hanno un'eccentricità maggiore (da 0,02 mm a 0,03 mm) ma sono necessari per punte di diametro superiore a 30 mm a causa dei requisiti di coppia.
L'uso di un mandrino a pinza influisce sulla capacità massima di velocità del mandrino?
Sì, i mandrini a pinza possono ridurre la velocità massima consentita del mandrino se sono sbilanciati, ma un mandrino a pinza correttamente bilanciato (G2.5 a 10.000 giri/min) non limita la macchina. I mandrini a pinza sbilanciati possono indurre vibrazioni a velocità superiori a 8.000 giri/min, il che danneggia sia l'utensile che i cuscinetti del mandrino. Per la foratura ad alta velocità oltre 12.000 giri/min, richiedere sempre un mandrino a pinza bilanciato con un orientamento marcato per dado e corpo.
Come si confronta un mandrino a pinza con un portautensili a ritiro termico per la foratura?
Un mandrino a pinza offre una migliore versatilità perché può contenere gambi di punta con variazioni di diametro da +0,02 mm a -0,01 mm, mentre un portautensili a ritiro termico richiede una tolleranza del gambo h6 (esattamente da 0 a -0,011 mm) per una presa corretta. I portautensili a ritiro termico raggiungono un'eccentricità inferiore (0,003 mm) e una rigidità maggiore, ma richiedono un'unità di riscaldamento che costa da $5.000 a $10.000 e hanno un ciclo di riscaldamento di 30 secondi per ogni cambio utensile. Per la maggior parte delle applicazioni di foratura, il mandrino a pinza è più veloce ed economico, mentre il ritiro termico è riservato all'alesatura e alla finitura ad alta velocità.
Conclusione
I mandrini portapunta a pinza offrono un aumento misurabile della produttività grazie a un'eccentricità di 0,01 mm, cambi utensile più veloci di 30-40 secondi e la capacità di utilizzare velocità di avanzamento superiori del 15-30% senza vibrazioni o estrazione dell'utensile. Per una fabbrica di lavorazione CNC come BQUQ, dove operiamo da 20 anni a Dongguan, il passaggio ai mandrini a pinza nelle nostre stazioni di foratura ha ridotto il tasso di scarto dei fori del 22% e aumentato la durata delle punte in media del 45%. Raccomandiamo a ogni ingegnere di lavorazione di valutare il proprio attuale sistema di bloccaggio per la foratura e di eseguire un semplice studio dei tempi sui cambi utensile per quantificare i risparmi.
