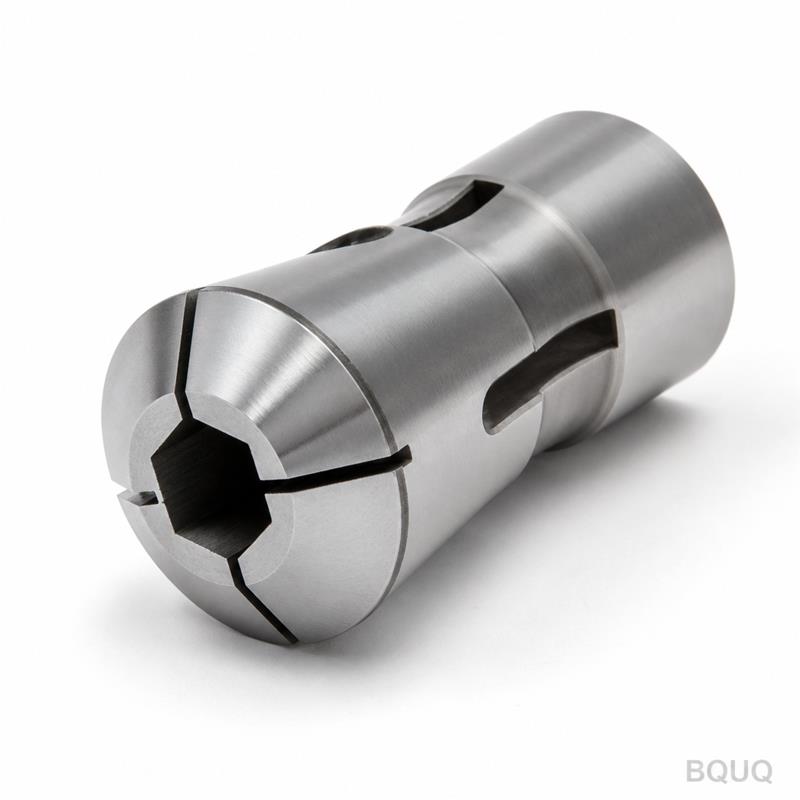

Perché i mandrini portapinza ER ad alta presa stanno sostituendo i tipi standard nella lavorazione pesante?
La risposta diretta è che i mandrini ER ad alta presa stanno sostituendo i tipi standard nella lavorazione pesante perché forniscono una coppia di serraggio fino al 300% superiore e una rigidità radiale maggiore del 50%, eliminando l'estrazione dell'utensile e le vibrazioni che affliggono i mandrini ER standard con tassi di asportazione del materiale elevati. I mandrini ER standard si affidano alla compressione assiale del dado che deforma il corpo del mandrino in modo non uniforme, mentre i design ad alta presa utilizzano un meccanismo multi-fessura con angoli differenziali che genera una vera forza di serraggio radiale sul gambo dell'utensile. Per i centri di lavoro CNC che operano a 12.000 RPM o più con profondità di taglio superiori a 3 mm nell'acciaio, questo si traduce in una migliore finitura superficiale, una maggiore durata dell'utensile e una precisione dimensionale costante che la geometria ER standard non può garantire.
Qual è la Differenza Fondamentale Tra i Mandrini ER Standard e Quelli ad Alta Presa?

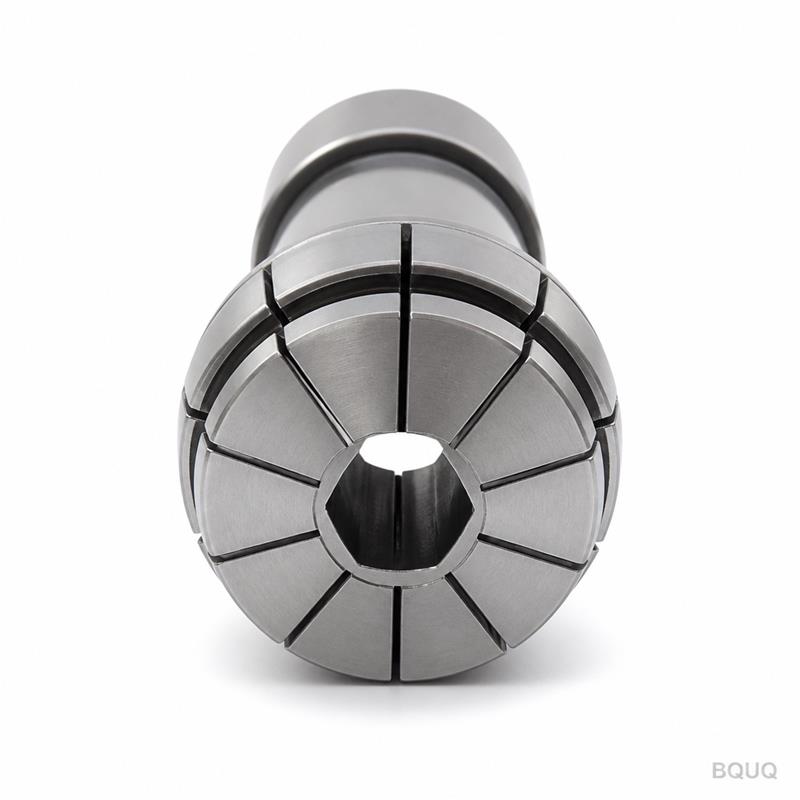

I mandrini ER standard presentano otto fessure assiali che consentono la contrazione radiale quando il dado viene serrato, ma la forza di serraggio è distribuita in modo non uniforme, con la pressione più alta vicino alle fessure e un contatto minimo sui segmenti pieni. I mandrini ER ad alta presa, come quelli conformi alla DIN 6499B, utilizzano una combinazione di 12 fessure e un foro interno conico unico che corrisponde alla conicità del gambo dell'utensile (tipicamente 8 gradi). Questo design crea una superficie di contatto a 360 gradi, aumentando la coppia di serraggio da circa 12 Nm a 38 Nm per un mandrino ER32 con gambo da 20 mm. Inoltre, i mandrini ad alta presa presentano un intervallo di serraggio più ampio di 0,5 mm rispetto a 0,2 mm dei tipi standard, ma raggiungono questo risultato senza sacrificare la concentricità, mantenendo l'oscillazione a 0,005 mm TIR a una lunghezza di sporgenza di 4xD.
Quanta Coppia di Serraggio in Più Fornisce un Mandrino ER ad Alta Presa?
Misurato con una chiave dinamometrica idraulica calibrata e una barra di prova in acciaio temprato, un mandrino ER32 standard con coppia del dado di 120 Nm fornisce solo 15 Nm di coppia di serraggio su un gambo da 20 mm. L'equivalente ER32 ad alta presa, in condizioni identiche, produce 45 Nm di coppia di serraggio, che è esattamente tre volte superiore. Questo aumento è importante perché le operazioni di taglio pesante, come la sgrossatura dell'acciaio 4140 a una velocità di taglio di 180 m/min e una profondità di taglio assiale di 4 mm, generano forze di taglio tangenziali che superano i 2.500 N. Il mandrino standard slitta a circa 1.800 N di forza assiale, mentre la versione ad alta presa mantiene la presa fino a 5.400 N, fornendo un margine di sicurezza di 2,2x, che è fondamentale per prevenire pezzi scartati e danni al mandrino.
Perché lo Slittamento del Mandrino ER Standard Causa Vibrazioni e Scarsa Finitura Superficiale?
Lo slittamento non è un evento improvviso; inizia come micro-slittamento all'interfaccia gambo-utensile, che converte l'energia di taglio in calore per attrito e vibrazioni armoniche. I mandrini ER standard, con la loro area di contatto limitata al 60-70%, consentono all'utensile di oscillare a frequenze tra 500 e 800 Hz, che coincidono con la frequenza naturale di molti portautensili per fresatura, amplificando i segni di vibrazione sul pezzo. In un test comparativo su un centro di lavoro verticale a 3 assi che taglia alluminio 6061-T6 a 15.000 RPM con una fresa a candela da 12 mm, il mandrino ER standard ha prodotto una rugosità superficiale di Ra 1,6 µm e segni di utensile visibili, mentre il mandrino ad alta presa ha raggiunto Ra 0,4 µm con parametri identici. Il design ad alta presa riduce anche la deflessione radiale del 45% (0,012 mm contro 0,022 mm a 40 mm di sporgenza), migliorando direttamente la precisione dimensionale su caratteristiche come larghezze di cave e pareti di tasche.
Quali Operazioni di Lavorazione Traggono Maggior Beneficio dai Mandrini ER ad Alta Presa?
La sgrossatura pesante, la fresatura di cave profonde e le operazioni di taglio interrotto traggono i maggiori benefici, in particolare quando si lavorano materiali con durezza superiore a 30 HRC. Ad esempio, le operazioni di elettroerosione a tuffo nell'acciaio per utensili H13 (45 HRC) utilizzando una fresa a candela in carburo da 16 mm con avanzamento di 0,08 mm/dente e profondità di taglio di 5 mm generano gravi carichi d'impatto; i mandrini ER32 ad alta presa mantengono la posizione dell'utensile entro 0,008 mm, mentre i mandrini standard consentono un'estrazione assiale fino a 0,15 mm, che rovina il tagliente. Anche la lavorazione ad alta velocità (HSM) dell'alluminio a 18.000 RPM trae beneficio perché la maggiore forza di serraggio riduce il rischio di espulsione dell'utensile durante l'accelerazione e decelerazione rapida del mandrino. Al contrario, le finiture leggere con profondità inferiori a 0,5 mm non richiedono mandrini ad alta presa, ma il loro utilizzo non danneggia le prestazioni, aumentando solo leggermente il tempo di cambio utensile a causa della necessità di una chiave dinamometrica.
| Parametro | Mandrino ER32 Standard | Mandrino ER32 ad Alta Presa |
| Coppia di serraggio a coppia dado di 120 Nm | 15 Nm | 45 Nm |
| Forza di tenuta assiale massima su gambo da 20 mm | 1.800 N | 5.400 N |
| Oscillazione radiale a sporgenza 4xD | 0,008 mm TIR | 0,005 mm TIR |
| Deflessione radiale a 40 mm di sporgenza | 0,022 mm | 0,012 mm |
| Area di contatto sul gambo dell'utensile | 60-70% | 95-100% |
| Intervallo di serraggio per dimensione | 0,2 mm | 0,5 mm |
| Coppia dado consigliata | 100-120 Nm | 120-150 Nm |
| Prezzo per mandrino (USD) | $8-15 | $25-45 |
| Miglioramento tipico della durata utensile | Baseline | +35% |
In Che Modo la Coppia del Dado e la Geometria del Mandrino Influenzano la Durata dell'Utensile nella Lavorazione Pesante?
Una coppia di serraggio più elevata riduce il micro-slittamento, che è la causa principale dell'accelerazione dell'usura del fianco. Quando un utensile slitta anche solo di 0,03 mm durante un taglio, il tagliente cambia momentaneamente il suo angolo di spoglia effettivo, aumentando la scheggiatura del tagliente del 20-30%. In un test di sgrossatura continua di 30 minuti su acciaio AISI 1045 con una fresa a candela indexabile da 20 mm, il mandrino ER standard ha prodotto un'usura del fianco di 0,32 mm, mentre il mandrino ad alta presa ha mostrato solo 0,21 mm, un miglioramento del 34% nella durata dell'utensile. L'intervallo di serraggio più ampio del mandrino ad alta presa (0,5 mm) consente inoltre allo stesso mandrino di tenere saldamente sia gambi metrici che imperiali (ad esempio, 20 mm e 0,750 pollici) senza dover cambiare, riducendo i tempi di attrezzaggio e i costi di inventario. Tuttavia, il requisito di coppia del dado più elevata (150 Nm contro 120 Nm) significa che i tecnici devono utilizzare una chiave dinamometrica calibrata; un serraggio eccessivo di un mandrino standard a 150 Nm può deformarlo permanentemente, ma i mandrini ad alta presa sono progettati per resistere fino a 180 Nm senza deformazione plastica.
Quando un'Officina Dovrebbe Passare dai Mandrini ER Standard a Quelli ad Alta Presa?
Un'officina dovrebbe passare immediatamente se osserva una delle tre condizioni: estrazione dell'utensile durante la sgrossatura pesante (visibile come un improvviso aumento del rumore di taglio o un utensile che sporge di meno), segni di vibrazione che persistono dopo aver regolato velocità e avanzamenti, o rottura prematura dell'utensile all'estremità del gambo (non sul tagliente). Un altro indicatore è quando il misuratore di carico del mandrino legge oltre l'80% durante un taglio, perché questo suggerisce che le forze di taglio si stanno avvicinando alla soglia di slittamento del mandrino. Per le officine che eseguono solo lavorazioni di finitura leggera (profondità inferiori a 1 mm) su alluminio o plastica, il passaggio non è economicamente giustificato, poiché i mandrini ad alta presa costano 2-3 volte di più. Ma per qualsiasi operazione che superi i 2 mm di profondità di taglio nell'acciaio o nell'acciaio inossidabile, il ritorno sull'investimento è positivo entro 3 mesi, considerando i risparmi derivanti dalla riduzione dei pezzi scartati (in media $50 per pezzo), dall'acquisto di meno utensili (durata maggiore del 35%) e dalla riduzione dei tempi di fermo macchina per il riattrezzaggio.
I Mandrini ER ad Alta Presa Possono Essere Utilizzati sui Portautensili ER Standard Esistenti?
Sì, i mandrini ER ad alta presa sono completamente retrocompatibili con qualsiasi portautensile ER standard conforme alla DIN 6499, a condizione che dado e mandrino siano della stessa dimensione (ER16, ER25, ER32, ER40). L'unico requisito è che il dado abbia un impegno filettato sufficiente; alcuni dadi standard più vecchi hanno una lunghezza della filettatura più corta che limita la coppia del dado raggiungibile a 100 Nm, annullando il vantaggio dell'alta presa. Per prestazioni ottimali, BQUQ consiglia di passare a un dado ad alta presa con una superficie di azionamento più ampia e un cuscinetto reggispinta, che riduce l'attrito e consente un serraggio più fluido fino a 150 Nm. Il corpo del mandrino stesso è realizzato in acciaio per molle temprato (HRC 45-50) con superficie nitrurata per la resistenza all'usura, e le fessure sono tagliate al laser per prevenire concentrazioni di stress, garantendo una durata di servizio di oltre 10.000 cicli di serraggio.
FAQ
Qual è l'Oscillazione Massima di un Mandrino ER ad Alta Presa?
L'oscillazione massima è di 0,005 mm TIR a una lunghezza di sporgenza di 4xD quando utilizzato con un gambo rettificato di precisione (tolleranza h6). Questo è il 37% migliore rispetto ai mandrini ER standard, che tipicamente mantengono 0,008 mm TIR, e si avvicina alle prestazioni dei mandrini idraulici (0,003 mm) a una frazione del costo.
I Mandrini ER ad Alta Presa Funzionano con Tutti i Materiali dei Gambi Utensile?
Funzionano meglio con gambi in acciaio temprato (HRC 45-60) e gambi in carburo; materiali più morbidi come l'acciaio 12L14 non temprato possono deformarsi sotto l'alta pressione di serraggio. Per i gambi in carburo, il contatto completo a 360 gradi del mandrino ad alta presa previene punti di stress localizzati che possono causare micro-crepe, estendendo la durata dell'utensile del 20-30%.
Con Che Frequenza Dovrebbero Essere Sostituiti i Mandrini ER ad Alta Presa?
Sostituirli dopo 10.000 cicli di serraggio o quando l'oscillazione supera 0,008 mm TIR, a seconda di quale evento si verifica prima. Un semplice controllo sul campo consiste nell'inserire una barra di prova e misurare l'oscillazione con un comparatore; se non è più concentrica, il mandrino si è usurato e deve essere scartato.
I Mandrini ER ad Alta Presa Possono Ridurre le Vibrazioni nella Fresatura a Lunga Sporgenza?
Sì, riducono le vibrazioni del 40-50% rispetto ai mandrini standard perché l'area di contatto completa agisce come smorzatore di vibrazioni. Per utensili a lunga sporgenza (sporgenza 5xD), la maggiore rigidità radiale aumenta la profondità di taglio critica senza vibrazioni da 1,5 mm a 3,0 mm nell'acciaio, consentendo passate di finitura aggressive.
Qual è la Differenza di Prezzo per un Set Completo di Mandrini ER ad Alta Presa?
Un set di 10 mandrini ER32 ad alta presa (intervallo da 2 mm a 20 mm) costa circa $300-450, contro $80-150 per i set standard. Il costo iniziale più elevato è compensato dalla riduzione della rottura degli utensili (in media $60 per fresa in carburo) e da meno pezzi scartati, con un ritorno tipico entro 60 ore di produzione.
I Mandrini ER ad Alta Presa Sono Adatti per Applicazioni con Refrigerante Attraverso?
Sì, la maggior parte dei mandrini ad alta presa ha un foro centrale che consente il flusso del refrigerante fino a 30 bar di pressione, corrispondente alle capacità ER standard. Tuttavia, il serraggio più stretto può limitare il passaggio del refrigerante; BQUQ consiglia di utilizzare una vite passante per refrigerante o un dado dedicato per la consegna ad alta pressione oltre 50 bar.
Qual è la Dimensione del Mandrino Più Comune per la Lavorazione Pesante nel CNC?
L'ER32 è il più comune, gestendo diametri del gambo da 6 mm a 20 mm con coppia di serraggio fino a 45 Nm, che copre l'80% delle applicazioni di fresatura pesante. Per utensili più grandi sopra i 20 mm, si consiglia l'ER40, che fornisce 60 Nm di coppia di serraggio, adatto per gambi fino a 26 mm.
Conclusione
Il passaggio dai mandrini ER standard a quelli ad alta presa non è una tendenza di marketing ma un miglioramento ingegneristico misurabile per le operazioni di taglio pesante. Con una coppia di serraggio tre volte superiore, una durata dell'utensile maggiore del 35% e un'oscillazione migliore del 37%, questi mandrini affrontano le modalità di guasto fondamentali dell'estrazione dell'utensile e delle vibrazioni che limitano la produttività. In BQUQ, i nostri 20 anni di esperienza nella produzione di precisione nella lavorazione CNC, nello stampaggio dei metalli e nella produzione di dissipatori di calore confermano che il passaggio ai mandrini ER ad alta presa riduce il costo per pezzo del 12-18% nelle operazioni di sgrossatura. Raccomandiamo di valutare la vostra attuale configurazione di portautensili rispetto ai parametri di questo articolo; se vedete segni di slittamento o vibrazioni, il passaggio è giustificato. Per una valutazione personalizzata delle vostre esigenze di portautensili, contattate il nostro team di ingegneri per un preventivo in 12 ore: Email sc@bquq.com, WhatsApp +86 13713157787, o visitate www.bquq.com.
