Progressive Die vs Transfer Die: Quale processo di stampaggio è giusto per te?

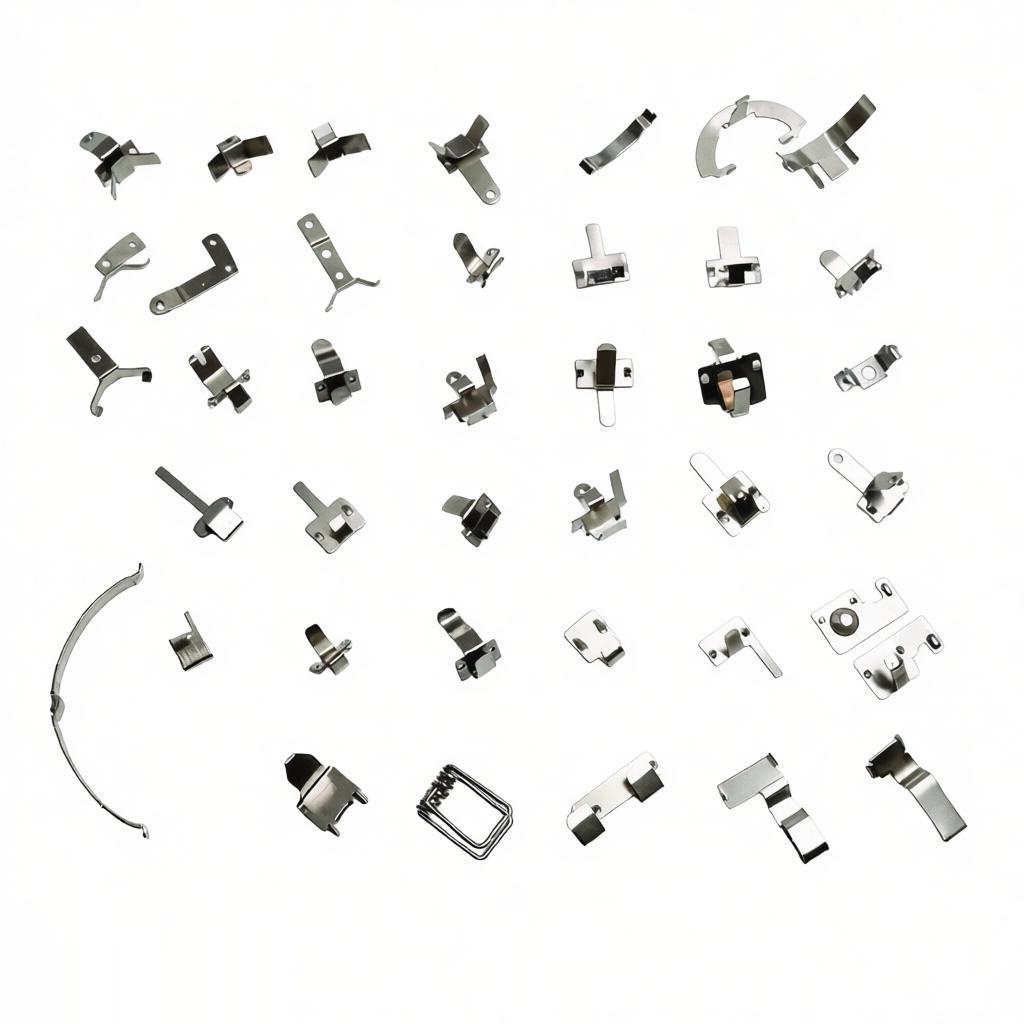

Introduzione
Nel mondo dello stampaggio dei metalli, scegliere il processo produttivo giusto è fondamentale per bilanciare costi, velocità, qualità e complessità del pezzo. Due metodi ampiamente utilizzati—lo stampaggio progressivo e lo stampaggio a trasferimento—offrono vantaggi distinti a seconda delle esigenze del progetto. Questo articolo fornisce un confronto approfondito per aiutarti a decidere quale processo di stampaggio si adatta meglio alle tue esigenze produttive.
Cos'è lo Stampaggio Progressivo?
Lo stampaggio progressivo prevede una serie di stazioni all'interno di un unico stampo. Una striscia di metallo viene alimentata attraverso lo stampo e, in ogni stazione, viene eseguita un'operazione diversa (ad esempio, taglio, piegatura, coniatura o imbutitura). La striscia avanza in modo incrementale e l'ultima stazione espelle il pezzo finito. Questo processo è altamente automatizzato, rendendolo ideale per la produzione ad alto volume di pezzi di piccole e medie dimensioni con geometrie complesse.
Vantaggi dello Stampaggio Progressivo
Alta velocità ed efficienza: più operazioni in un colpo di pressa producono pezzi rapidamente.
Qualità costante: ogni pezzo segue la stessa sequenza, riducendo al minimo la variabilità.
Riduzione della manodopera: l'automazione elimina la movimentazione manuale tra le operazioni.
Scarti minimi: la striscia continua consente un utilizzo preciso del materiale.
Svantaggi dello Stampaggio Progressivo
Costi iniziali elevati per gli stampi: gli stampi complessi richiedono un investimento significativo.
Limitato a parti di piccole dimensioni: le dimensioni dello stampo limitano le dimensioni del pezzo.
Meno flessibilità: le modifiche al design richiedono costose modifiche agli stampi.
Cos'è lo stampaggio con trasferimento?
Lo stampaggio con trasferimento utilizza più stampi indipendenti, ciascuno dei quali esegue un'operazione specifica. Un sistema di trasferimento meccanico sposta i singoli pezzi grezzi o parti parzialmente formate da uno stampo all'altro. Questo metodo viene spesso utilizzato per parti più grandi o più complesse che non possono essere facilmente prodotte con uno stampo progressivo.
Vantaggi dello stampaggio con trasferimento
Maggiore capacità di gestione delle dimensioni dei pezzi: può gestire pezzi più grandi e pesanti.
Flessibilità: gli stampi individuali possono essere cambiati o modificati più facilmente.
Forme complesse: sono realizzabili più imbutiture profonde o forme complesse.
Costo dello stampo per stazione inferiore rispetto agli stampi progressivi.
Svantaggi dello stampaggio con trasferimento
Tempi di ciclo più lenti: i meccanismi di trasferimento aggiungono tempo tra le operazioni.
Tasso di scarto più elevato: ogni pezzo grezzo è separato, portando a più spreco di materiale.
Più manutenzione: i sistemi di trasferimento hanno più parti mobili che richiedono manutenzione.
Stampa progressiva vs stampa con trasferimento: differenze chiave
| Caratteristica | Stampaggio Progressivo | Stampaggio con Trasferimento |
|---|---|---|
| Complessità dell'Utensile | Singolo stampo integrato con più stazioni | Più stampi individuali |
| Velocità di Produzione | Molto alta (fino a 1500 colpi/min) | Moderata (fino a 200 colpi/min) |
| Gamma dimensioni pezzi | Da piccoli a medi (tipicamente < 12 pollici) | Da piccoli a grandi (< 60 pollici o più) |
| Utilizzo materiale | Eccellente – striscia continua, scarti minimi | Inferiore – pezzi singoli, più scarti di scheletro |
| Costo iniziale utensileria | Elevato a causa della complessa costruzione della matrice | Da moderata ad alta, ma inferiore per stazione |
| Complessità del pezzo | Complessità moderata, operazioni multiple in sequenza | Complessità elevata, specialmente per imbutiture profonde e forme complesse |
| Setup & Cambio | Più lungo – l'intero stampo deve essere sostituito o regolato | Più veloce – i singoli stampi possono essere sostituiti |
| Idoneità al volume | Produzione ad alto volume (100.000+ pezzi) | Da medio ad alto volume (10.000–500.000) |
Quando scegliere lo stampaggio progressivo
Lo stampaggio progressivo eccelle nelle applicazioni ad alto volume dove i pezzi sono relativamente piccoli e richiedono operazioni multiple. Gli usi comuni includono connettori elettrici, componenti automobilistici, clip e molle. Scegli lo stampaggio progressivo se hai bisogno di:
Elevata velocità di produzione
Tolleranze costanti e ripetibili
Lavoro manuale minimo
Pezzi che possono essere trasportati su una striscia
Quando scegliere lo stampaggio con trasferimento
Lo stampaggio con trasferimento è preferito per parti più grandi e complesse che non possono essere trasportate su una striscia o richiedono imbutitura profonda. Settori come pannelli della carrozzeria automobilistica, porte di elettrodomestici e parti strutturali aerospaziali utilizzano spesso stampi a trasferimento. Scegli lo stampaggio con trasferimento se hai bisogno di:
Dimensioni grandi del pezzo (es. oltre 6 pollici)
Caratteristiche geometriche complesse, specialmente imbutiture profonde
Flessibilità per modificare singole operazioni
Volumi di produzione moderati
Tabella di confronto dettagliata
Di seguito è riportato un confronto affiancato dei fattori critici da considerare nella scelta tra stampaggio progressivo e stampaggio a trasferimento.
| Fattore | Stampo progressivo | Stampo a trasferimento |
|---|---|---|
| Tempo ciclo (parti al minuto) | 100–300+ | 10–60 |
| Durata dello stampo (colpi) | 1.000.000+ con corretta manutenzione | 500,000–1,000,000 |
| Percentuale di scarto | 5–15% | 10–30% |
| Tempo di configurazione | Da ore a giorni | Ore (per stazione) |
| Quantità minima pratica | 50.000+ | 5,000–10,000 |
| Requisiti di competenza dell'operatore | Basso (automatico) | Da moderato ad alto |
| Esempio di parte ideale | Terminali elettronici piccoli | Pannello porta auto |
Raccomandazione dei nostri esperti
Presso
Nome della tua azienda
, produciamo parti di stampaggio metallico, parti di tornitura di precisione CNC, dissipatori di calore, molle e altro. Basandoci su decenni di esperienza, raccomandiamo le seguenti linee guida:
Scegliere lo stampaggio progressivo
quando il volume annuo supera i 100.000 pezzi, il pezzo rientra in una striscia da 12 pollici e hai bisogno di qualità costante ad alta velocità. Questa è la scelta ideale per la nostra produzione tipica di dissipatori di calore e molle.Scegli lo stampaggio progressivo a trasferimento
quando i pezzi sono più grandi, richiedono imbutiture profonde o hanno geometrie complesse che non possono essere realizzate in una singola striscia. È anche migliore per produzioni a basso volume dove il costo dell'attrezzatura deve essere gestito.
Se non sei sicuro, consulta il nostro team di ingegneria. Possiamo analizzare il design del tuo pezzo, il materiale e il volume per consigliare il processo di stampaggio più conveniente. Il nostro stabilimento è dotato sia di presse progressive che a trasferimento, permettendoci di servire un'ampia gamma di progetti.
Conclusione
Sia lo stampaggio progressivo che quello a trasferimento sono tecniche preziose nell'industria della stampa metallica. La decisione dipende in ultima analisi dalle dimensioni del pezzo, dalla complessità, dal volume di produzione e dal budget. Le matrici progressive offrono velocità ed efficienza senza pari per piccoli pezzi ad alto volume, mentre le matrici a trasferimento forniscono flessibilità e capacità di dimensioni per componenti più grandi e complessi. Comprendendo i punti di forza di ciascuna, puoi collaborare con un produttore come noi per produrre parti metalliche di alta qualità in modo efficiente.
