Produzione personalizzata di molle: il ruolo dello stampaggio dei metalli

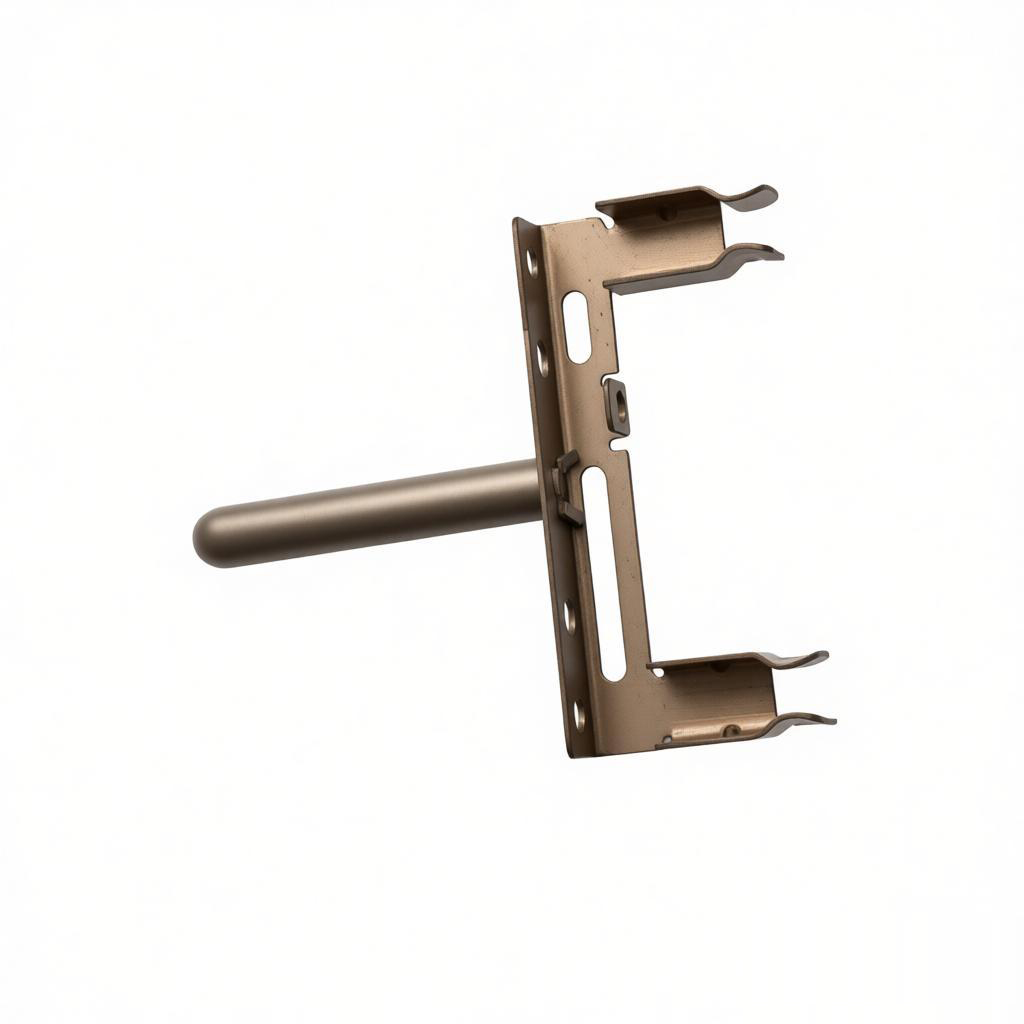

Introduzione alla produzione personalizzata di molle e stampaggio metalli
Le molle sono componenti essenziali in innumerevoli dispositivi meccanici, dalle sospensioni automobilistiche agli interruttori elettronici. Mentre la produzione tradizionale di molle spesso prevede l'avvolgimento del filo, la produzione personalizzata di molle si basa sempre più sui processi di stampaggio dei metalli per realizzare molle ad alta precisione e convenienti. Lo stampaggio dei metalli offre vantaggi unici per creare molle con geometrie complesse, tolleranze strette e capacità di produzione ad alto volume. Questa guida completa esplora il ruolo dello stampaggio dei metalli nella produzione personalizzata di molle, coprendo materiali, consigli di progettazione, controllo qualità e altro.
Cos'è lo stampaggio dei metalli e come si applica alle molle?
Lo stampaggio dei metalli è un processo produttivo che utilizza presse e stampi per modellare lamiere piatte in forme desiderate. Il processo include operazioni come tranciatura, punzonatura, piegatura, coniatura e formatura. Per la produzione di molle, lo stampaggio dei metalli è particolarmente adatto per realizzare molle a balestra, clip per molle, molle di contatto, schegge e altri componenti di molle piatte o sagomate. A differenza delle molle a filo, le molle stampate sono realizzate in lamiera, offrendo maggiore flessibilità di progettazione e la capacità di integrare più funzionalità in un unico pezzo.
Tipi di molle prodotte tramite stampaggio dei metalli
Lo stampaggio dei metalli può produrre un'ampia varietà di tipi di molle, ciascuno adattato ad applicazioni specifiche:
Molle a balestra:
Utilizzate nelle sospensioni automobilistiche e nei macchinari industriali, le molle a balestra sono strisce curve di metallo che assorbono e immagazzinano energia.Clip per molle (anelli di ritegno):
Vengono utilizzate per fissare componenti su alberi o in fori. Lo stampaggio consente dimensioni precise e una forza elastica costante.Molle di Contatto (Scatto):
Presenti in interruttori, relè e connettori, queste molle garantiscono un contatto elettrico affidabile. La stampa crea forme complesse con elevata ripetibilità.Rondelle Belleville:
Rondelle a forma conica che offrono un'elevata capacità di carico in spazi ridotti. Sono spesso prodotte mediante stampaggio e successivo trattamento termico.Molle Piatte Personalizzate:
È possibile realizzare qualsiasi geometria di molla piatta, inclusi design a zigzag, ondulati o a sbalzo.
Materiali utilizzati nelle molle stampate
La scelta del materiale è fondamentale per le prestazioni della molla. I materiali comuni includono:
Acciaio per molle (es. 1075, 1095):
L'elevato contenuto di carbonio garantisce eccellente elasticità e resistenza a fatica. Ideale per applicazioni ad alto stress.Acciaio inossidabile (es. 301, 304, 316):
Resistente alla corrosione e adatto per ambienti medicali, alimentari e marini. L'acciaio inossidabile ha una conducibilità inferiore ma buone proprietà elastiche.Bronzo fosforoso:
Combina una buona conducibilità elettrica con proprietà elastiche moderate. Utilizzato nei contatti elettrici.Rame al berillio:
Offre elevata resistenza, resistenza alla corrosione ed eccellente conducibilità elettrica. Utilizzato in connettori e interruttori ad alte prestazioni.Inconel e Hastelloy:
Superleghe a base di nichel per ambienti ad alta temperatura e corrosivi, come l'aerospaziale o la lavorazione chimica.
Considerazioni di Progettazione per Molle Stampate
Ottimizzare il design di una molla stampata richiede attenzione a diversi fattori:
Spessore del Materiale:
Lo spessore della lamiera influisce sulla forza della molla, sulla durata a fatica e sulla formabilità. Un materiale più spesso fornisce una forza maggiore ma può richiedere pieghe con raggio più ampio per evitare cricche.Raggio di piegatura:
Un raggio di piegatura minimo (tipicamente 1-2 volte lo spessore del materiale) previene la concentrazione di stress e la frattura. Utilizzare un raggio maggiore per applicazioni ad alto ciclo.Direzione della grana:
Piegare perpendicolarmente alla direzione della grana aumenta la resistenza ma può causare cricche. Per parti critiche, orientare la grana parallelamente all'asse di piegatura.Tasso di ritorno elastico e carico:
Il tasso di ritorno elastico è determinato dalla geometria (larghezza, spessore, lunghezza) e dal modulo del materiale. L'analisi agli elementi finiti (FEA) può prevedere le prestazioni con precisione.Accumulo delle tolleranze:
Gli stampi per tranciatura possono raggiungere tolleranze strette fino a ±0.05 mm, ma tolleranze più strette aumentano i costi. Definire con cura le dimensioni critiche.Direzione della bava:
La tranciatura crea bave sul bordo tagliato. Progettare in modo che le bave non interferiscano con le superfici di accoppiamento o causino concentratori di stress.
Vantaggi dello stampaggio dei metalli per molle personalizzate
Scegliere lo stampaggio dei metalli rispetto alla formatura tradizionale del filo offre diversi vantaggi:
Elevata velocità di produzione:
Gli stampi progressivi possono produrre centinaia di pezzi al minuto, rendendo lo stampaggio ideale per grandi volumi.Coerenza:
Ogni pezzo è identico, garantendo caratteristiche uniformi della molla tra i lotti.Geometrie Complesse:
La stampa può creare forme intricate con fori, linguette, nervature e pieghe in un'unica operazione, riducendo le fasi di assemblaggio.Efficienza dei Materiali:
La stampa minimizza gli scarti attraverso un'ottimizzazione del nesting e può utilizzare materiali in lamiera meno costosi.Rapporto Qualità-Prezzo:
Per volumi medio-alti, la stampa ha un costo per pezzo inferiore rispetto alla lavorazione meccanica o alla formatura manuale.
Controllo Qualità nella Produzione di Molle Stampate
Per garantire molle affidabili, i produttori implementano rigorose misure di controllo qualità:
Certificazione dei Materiali:
Verificare le proprietà meccaniche e la composizione chimica dei materiali in entrata.Controllo Dimensionale:
Utilizzare macchine di misura a coordinate (CMM) e comparatori ottici per verificare le dimensioni critiche.Prova di Carico:
Misurare la forza della molla a deflessioni specificate utilizzando celle di carico o dinamometri.Prova di Fatica:
Sottoporre i campioni a carichi ciclici per stimare la vita utile.Verifica del trattamento termico:
Per molle temprate, controllare la durezza (Rockwell o Vickers) e la profondità di decarburazione.Ispezione visiva:
Verificare la presenza di difetti superficiali, bave, cricche o scolorimenti.
Applicazioni delle molle stampate personalizzate
Le molle stampate si trovano praticamente in ogni settore:
| Settore | Applicazioni |
|---|---|
| Automotive | Molle a balestra, molle della frizione, retrattori delle cinture di sicurezza, molle delle serrature delle portiere |
| Elettronica | Contatti per batterie, molle per SIM card, contatti per interruttori, molle per connettori |
| Dispositivi medici | Strumenti chirurgici, dispositivi a molla, componenti per cateteri |
| Aerospaziale | Molle per attuatori, molle per valvole, componenti per sistemi di alimentazione |
| Macchinari Industriali | Molle per freni, molle di scarico pressione, fermacatene per nastri trasportatori |
| Beni di Consumo | Giocattoli, fermagli per elettrodomestici, cerniere per mobili |
Consigli per Scegliere un Produttore di Molle Personalizzate
Quando si seleziona un partner per le vostre molle stampate personalizzate, considerate questi fattori:
Esperienza e Competenza:
Cercate un produttore con una comprovata esperienza nello stampaggio di molle e nella formatura dei metalli. Richiedete casi studio o campioni.Capacità delle Attrezzature:
Verificate che dispongano di presse ad alta velocità, stampi progressivi e utensili CNC per gestire la vostra complessità e volume.Approvvigionamento materiali:
Assicurati che possano procurarsi i materiali richiesti con le certificazioni appropriate.Supporto alla progettazione:
Un buon produttore offrirà feedback di progettazione per la producibilità (DFM) per ridurre i costi e migliorare le prestazioni.Certificazioni di qualità:
ISO 9001 o IATF 16949 indicano un impegno verso sistemi di qualità.Tempi di consegna e quantità minime d'ordine:
Discuteteli in anticipo per garantire l'allineamento con il vostro programma di produzione.Operazioni secondarie:
Possono fornire trattamenti termici, placcatura, rivestimento o assemblaggio? I fornitori completi semplificano la logistica.
Conclusione
Lo stampaggio dei metalli svolge un ruolo cruciale nella produzione di molle personalizzate, consentendo di realizzare molle precise, durevoli ed economiche per un'ampia gamma di applicazioni. Comprendendo il processo, i materiali, i principi di progettazione e i requisiti di qualità, potete sfruttare lo stampaggio per creare molle che soddisfino le vostre specifiche esatte. Che abbiate bisogno di molle a balestra per macchinari pesanti o di piccole molle a contatto per l'elettronica, collaborare con uno stampatore esperto garantisce prestazioni affidabili e qualità costante. Contattateci oggi per discutere il vostro progetto di molle personalizzate e scoprire come lo stampaggio dei metalli può dare vita ai vostri progetti.
